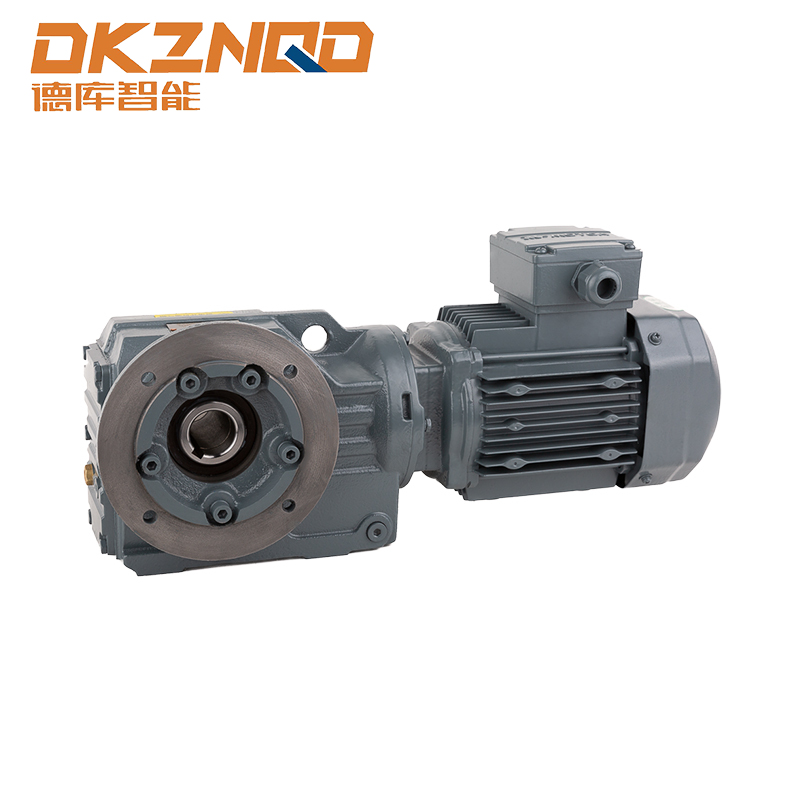

A špirálový závitovkový prevodový motor predstavuje kľúčovú kategóriu mechanických pohonných systémov, široko využívaných v priemyselnej automatizácii, manipulácii s materiálom a presných zariadeniach. Jeho unikátna konštrukcia kombinuje špirálový prevod so závitovkovým mechanizmom, čo umožňuje prenos vysokého krútiaceho momentu v kompaktnej konfigurácii. Za posledné desaťročia inžinieri a dizajnéri porovnávali špirálový závitovkový prevodový motors s inými riešeniami pohonu, najmä planétové prevodové motory na posúdenie účinnosti, životnosti a vhodnosti použitia.
Pochopenie rozdielov medzi a špirálový závitovkový prevodový motor a a motor s planétovou prevodovkou vyžaduje dôkladné preskúmanie konštrukčných princípov, prevádzkových charakteristík, výkonnostných metrík a úvah o údržbe.
Konštrukčné princípy a mechanická konštrukcia
The špirálový závitovkový prevodový motor sa vyznačuje záberom závitovkového hriadeľa so šikmým ozubením. Táto konfigurácia ponúka vysoké násobenie krútiaceho momentu pri zachovaní malej plochy. Uhlové závity šneku postupne zaberajú do zubov ozubeného kolesa, čo vedie k plynulejšiemu pohybu a zníženiu rázového zaťaženia. Vlastný dizajn to tiež umožňuje samouzamykacie schopnosti , ktorý môže zabrániť spätnej jazde v špecifických aplikáciách.
Naproti tomu a motor s planétovou prevodovkou obsahuje centrálne centrálne koleso obklopené viacerými planétovými kolesami, ktoré sa otáčajú vo vnútri prstencového kolesa. Táto konfigurácia rozdeľuje zaťaženie rovnomerne medzi planéty, čím poskytuje vysokú účinnosť a kompaktnú veľkosť pre vysokorýchlostné aplikácie. Zatiaľ čo oba systémy dosahujú znásobenie krútiaceho momentu, rozloženie zaťaženia a vzory mechanických kontaktov sa výrazne líšia, čo ovplyvňuje účinnosť, opotrebovanie a hlučnosť.
Tabuľka 1: Štrukturálne porovnanie medzi motorom so závitovkovým prevodom a motorom s planétovou prevodovkou
| Funkcia | Šnekový prevodový motor | Planetárny prevodový motor |
|---|---|---|
| Typ ozubeného kolesa | Skrutkovitý šnek a koleso | Slnko, planéta a ozubené kolieska |
| Rozdelenie krútiaceho momentu | Jednobodový kontakt | Viacbodový kontakt |
| Samouzamykacia schopnosť | Často prítomný | Vo všeobecnosti chýba |
| Kompaktnosť | Mierne | Vysoká |
| Absorpcia nárazov | Dobre | velmi dobre |
Výkonnostné charakteristiky
Možnosti krútiaceho momentu a rýchlosti
A špirálový závitovkový prevodový motor vyniká v aplikáciách vyžadujúcich vysoký krútiaci moment pri nízkych výstupných otáčkach. Jeho mechanická výhoda umožňuje menšiemu motoru dodať značnú silu. Dizajn je výhodný najmä vtedy, keď nepretržitá manipulácia s nákladom je nevyhnutné. Avšak v dôsledku klzného kontaktu medzi závitovkou a ozubeným kolesom sa účinnosť zvyčajne pohybuje medzi 40 % a 70 % , ktorá je nižšia ako u planetárnych systémov.
Motory s planétovou prevodovkou , naopak, poskytujú vysoká účinnosť , často presahujúce 90 % pri optimálnych podmienkach zaťaženia. Sú vhodné pre aplikácie vyžadujúce rýchle zrýchlenie, vysokorýchlostné otáčanie alebo minimálne straty energie. Zapojenie viacerých prevodových stupňov znižuje lokalizované namáhanie, čo prispieva k konzistentnému výkonu pri rôznych požiadavkách krútiaceho momentu.
Hluk a vibrácie
Tvorba hluku je kritickým faktorom pri výbere pohonných systémov. The špirálový závitovkový prevodový motor produkuje nižšie vibrácie v dôsledku postupného záberu, ale klzný charakter šnekového kontaktu môže pri veľkom zaťažení vytvárať mierny prevádzkový hluk. Pre prostredia, kde redukcia hluku je prioritou, pozornosť sa musí venovať mazaniu a dizajnu krytu.
Motory s planétovou prevodovkou zvyčajne vykazujú nižšie hladiny hluku v dôsledku rovnomerne rozloženého zaťaženia a valivého kontaktu namiesto klzného kontaktu. V dôsledku toho sú často preferované v presné stroje a robotika , kde je rozhodujúca bezproblémová prevádzka.
Účinnosť a spotreba energie
Efektívnosť priamo ovplyvňuje prevádzkové náklady a udržateľnosť systému. Zatiaľ čo špirálový závitovkový prevodový motors ponúkajú kompaktné riešenia krútiaceho momentu, ich klzný kontaktný mechanizmus má za následok vyššie straty energie. Výber vhodného mazania a udržiavanie správneho vyrovnania môže zmierniť straty účinnosti. Pre dlhodobé energeticky citlivé prevádzky môžu ponúkať výhody planétové prevodové motory, najmä vo vysokorýchlostných alebo nepretržitých aplikáciách.
Tabuľka 2: Porovnanie metrík výkonnosti
| Metrické | Šnekový prevodový motor | Planetárny prevodový motor |
|---|---|---|
| Efektívnosť | 40 % – 70 % | 85 % – 95 % |
| Maximálny výstup krútiaceho momentu | Vysoká | Mierne to high |
| Rozsah rýchlosti | Nízka až stredná | Stredná až vysoká |
| Frekvencia údržby | Mierne | Nízka až stredná |
| Úroveň hluku | Mierne | Nízka |
Vhodnosť aplikácie
Aplikácie špirálových závitovkových prevodových motorov
The špirálový závitovkový prevodový motor je široko používaný v systémoch, ktoré vyžadujú vysoký krútiaci moment, kompaktný dizajn a samosvorné funkcie . Typické aplikácie zahŕňajú:
- Pohony dopravníkov v priemyselnom prostredí
- Zdvíhacie a zdvíhacie mechanizmy
- Automatizované brány a prístupové systémy
- Baliace stroje vyžadujúce prevádzku s nízkou rýchlosťou a vysokým zaťažením
Samouzamykacia schopnosť je výhodná v aplikácie kritické z hľadiska bezpečnosti , kde sa treba vyvarovať neúmyselnej spätnej jazdy.
Aplikácie motorov s planétovou prevodovkou
Planétové prevodové motory sa bežne vyskytujú v náročných scenároch vysoká účinnosť, high-speed operation, and precise motion control , ako napríklad:
- Robotika a automatizácia
- Obrábacie stroje s požiadavkami na premenlivé otáčky
- Elektrické vozidlá a mobilné zariadenia
- Servopoháňané systémy so spätnou väzbou
Ich kompaktný dizajn s rozloženou záťažou to umožňuje vysokorýchlostný výkon bez nadmerného vytvárania tepla , vďaka čomu sú ideálne pre energeticky náročné a presné aplikácie.
Trvanlivosť a údržba
A špirálový závitovkový prevodový motor vyžaduje starostlivú pozornosť mazaniu a vyrovnaniu, aby sa zabezpečila dlhá životnosť. Kĺzanie medzi závitovkou a zubami ozubeného kolesa môže vytvárať teplo a opotrebovanie, najmä pri vysokom krútiacom momente alebo pri nepretržitej prevádzke. Pravidelná kontrola, správny výber maziva a vylepšenia konštrukcie krytu môžu predĺžiť životnosť.
Motory s planétovou prevodovkou sa často prejavujú v dôsledku valivého kontaktu a rozloženého krútiaceho momentu nižšie miery opotrebovania . Ložiská a ozubené kolesá v planétových konfiguráciách zvyčajne podliehajú menšiemu lokálnemu namáhaniu, čím sa znižuje frekvencia údržby. Tesnenie a mazanie však zostávajú rozhodujúce pre udržanie konzistentného výkonu v prašnom alebo vysokoteplotnom prostredí.
Úvahy o nákladoch
Pri hodnotení špirálový závitovkový prevodový motors a planetary gear motors, cost is a crucial factor. Helical worm systems may be lacnejšie pre aplikácie s nízkou rýchlosťou a vysokým krútiacim momentom z dôvodu jednoduchších výrobných procesov. Energetické straty a vyššie nároky na údržbu však môžu ovplyvniť celkové náklady na vlastníctvo .
Motory s planétovou prevodovkou majú často vyššie počiatočné náklady, ale môže to viesť k vyššej účinnosti, dlhšej životnosti a skráteniu prestojov lepšia dlhodobá hodnota v aplikáciách vyžadujúcich trvalý výkon a presnú prevádzku.
Pokyny pre výber
Výber optimálneho systému pohonu vyžaduje pochopenie požiadaviek aplikácie vrátane krútiaceho momentu, rýchlosti, účinnosti a priestorových obmedzení. Šnekové prevodové motory sú vhodné pre:
- Nízkorýchlostné aplikácie s vysokým krútiacim momentom
- Situácie, kde je potrebné samouzamykanie
- Systémy, kde je prijateľná mierna energetická účinnosť
Motory s planétovou prevodovkou sú preferované, keď:
- Vysokorýchlostná prevádzka a energetická účinnosť sú prioritami
- Hladký a presný pohyb je dôležitý
- Nevyhnutná je dlhá životnosť so zníženou údržbou
Úvahy o dizajne a prispôsobení
Inžinieri môžu prispôsobiť špirálový závitovkový prevodový motors vyhovovať špecifickým požiadavkám, ako napríklad:
- Úpravy prevodového pomeru pre cieľovú rýchlosť a krútiaci moment
- Špecializované mazanie na zníženie trenia a tepla
- Úpravy krytu na zlepšenie zníženia hluku a odolnosti
Planétové prevodové motory môžu byť tiež prispôsobené špecifickým potrebám, vrátane:
- Vysoko presné obrábanie ozubených kolies pre minimálnu vôľu
- Kompaktná integrácia so servo alebo krokovými motormi
- Optimalizované mazacie dráhy pre nepretržitú prevádzku
Správny výber dizajnu zaisťuje spoľahlivosť, účinnosť a bezpečnosť systému v rôznych priemyselných aplikáciách.
Zhrnutie výhod a obmedzení
Šnekový prevodový motor
Výhody:
- Vysoký krútiaci moment v kompaktnej konfigurácii
- Samouzamykacia schopnosť
- Hladký záber a tlmenie nárazov
Obmedzenia:
- Nižšia účinnosť v porovnaní s planetárnymi systémami
- Mierne požiadavky na údržbu
- Potenciálna tvorba tepla pri nepretržitom zaťažení
Motor s planétovou prevodovkou
Výhody:
- Vysoká účinnosť a konzistentný výkon
- Rozložené zaťaženie znižuje opotrebovanie
- Nízka hlučnosť a vibrácie
Obmedzenia:
- Vyššie počiatočné náklady
- Obmedzená schopnosť samouzamykania
- Zložitejšia montáž a dizajn
Záver
Porovnanie medzi a špirálový závitovkový prevodový motor a a motor s planétovou prevodovkou zdôrazňuje odlišné filozofie dizajnu a vhodnosť použitia. Zatiaľ čo špirálový závitovkový prevodový motors poskytujú kompaktné riešenia s vysokým krútiacim momentom so samosvornými funkciami, planétové prevodové motory vynikajú efektívnosťou, vysokorýchlostnou prevádzkou a prostredím s nízkou hlučnosťou. Dôkladné zváženie prevádzkové požiadavky, priestorové obmedzenia a možnosti údržby je nevyhnutný pre výber optimálneho pohonného systému.
FAQ
Q1: Ktoré priemyselné odvetvia bežne používajú špirálové závitovkové prevodové motory?
A1: Šnekové prevodové motory sú široko používané v priemyselnej automatizácii, manipulácii s materiálom, baliacich strojoch a zdvíhacích systémoch vďaka ich vysokému krútiacemu momentu a samosvorným schopnostiam.
Q2: Môžu byť skrutkové závitovkové prevodové motory použité vo vysokorýchlostných aplikáciách?
A2: Šnekové prevodové motory sú vo všeobecnosti optimalizované pre nízke až stredné otáčky. Pre vysokorýchlostné aplikácie môžu planétové prevodové motory ponúkať lepšiu účinnosť a životnosť.
Q3: Ako často by sa mal udržiavať špirálový závitovkový prevodový motor?
A3: Údržba závisí od zaťaženia a prevádzkových podmienok. Odporúča sa pravidelná kontrola mazania, zarovnania a integrity krytu, aby sa predišlo opotrebovaniu a poškodeniu spôsobenému teplom.
Q4: Sú motory s planétovou prevodovkou energeticky účinnejšie ako motory so závitovkovým prevodom?
A4: Áno. V dôsledku valivého kontaktu a rozloženého zaťaženia majú motory s planétovou prevodovkou zvyčajne vyššiu mechanickú účinnosť, najmä pri vysokorýchlostných alebo nepretržitých prevádzkových podmienkach.
Q5: Môžu špirálové závitovkové prevodové motory zabrániť spätnému chodu?
A5: Mnoho závitovkových prevodových motorov má samosvorné vlastnosti, ktoré zabraňujú spätnému pohybu, čím sa zvyšuje bezpečnosť pri zdvíhaní a polohovaní.
Referencie
- Dudley, D. W., Príručka konštrukcie a konštrukcie ozubených kolies , McGraw-Hill, 2019.
- Smith, J., Priemyselné prevodové systémy: výber, aplikácia a údržba , Priemyselná tlač, 2021.
- Brown, L., Základy mechanického pohonu pre automatizáciu , Elsevier, 2020.
