Aké sú výhody špirálových prevodových motorov?

Prečo sú špirálové prevodové motory preferovanou voľbou

Ponuka špirálových prevodových motorov vynikajúca účinnosť, tichšia prevádzka a vyššia nosnosť v porovnaní s alternatívami čelného alebo závitovkového prevodu. Ich šikmá konštrukcia zubov umožňuje postupný záber, čím rovnomernejšie rozdeľuje silu a znižuje mechanické namáhanie. Pre priemyselné odvetvia vyžadujúce spoľahlivý a nepretržitý prenos energie – od dopravníkových systémov po miešacie zariadenia – špirálové prevodové motory neustále prekonávajú životnosť aj energetickú účinnosť.

V praxi to môže dosiahnuť špirálový prevodový motor účinnosť prevodovky až 98 % na jeden prevodový stupeň , čo z neho robí jednu z energeticky najefektívnejších možností dostupných v technológii priemyselných pohonov.

Kľúčové výhody špirálových prevodových motorov

1. Vysoká účinnosť prenosu

Skrutkovitá geometria zubov umožňuje súčasné zapojenie viacerých zubov, čím sa zaťaženie rozloží na väčšiu kontaktnú plochu. To má za následok hodnotenie účinnosti zvyčajne medzi 95 % a 98 % na etapu, čím sa znižuje plytvanie energiou a z dlhodobého hľadiska sa znižujú prevádzkové náklady. Pre zariadenia prevádzkujúce prevodové motory 24 hodín denne, 7 dní v týždni sa toto zvýšenie účinnosti premieta priamo do merateľných úspor na účtoch za elektrinu.

2. Hladká a tichá prevádzka

Na rozdiel od čelných ozubených kolies, ktoré zaberajú so zubami náhle, špirálové ozubené kolesá postupne zaberajú pozdĺž čela zuba. Tento postupný záber eliminuje nárazové zaťaženie a výrazne znižuje vibrácie a hluk. Hladiny hluku sú zvyčajne o 10–15 dB nižšie než porovnateľné usporiadanie čelného ozubeného kolesa, ktoré je rozhodujúce pri spracovaní potravín, farmaceutickej výrobe a iných prostrediach citlivých na hluk a vibrácie.

3. Vysoká nosnosť

Prekrývajúci sa kontakt zubov, ktorý je súčasťou špirálových ozubených kolies, znamená, že zaťaženie je vždy zdieľané medzi viacerými zubami. To umožňuje manipuláciu so špirálovými prevodovými motormi výstupný krútiaci moment od niekoľkých Nm až po desiatky tisíc Nm , vďaka čomu sú vhodné pre náročné aplikácie, ako je manipulácia s materiálom, extrudéry a priemyselné mixéry.

4. Kompaktný a modulárny dizajn

Moderné špirálové prevodové motory sú navrhnuté pre kompaktné rozmery. Ich modulárna konštrukcia umožňuje inžinierom kombinovať rôzne menovité hodnoty motora a prevodové pomery, aby vyhovovali špecifickým požiadavkám aplikácie bez toho, aby museli navrhovať vlastné hnacie ústrojenstvo. Táto všestrannosť znižuje čas inštalácie a zjednodušuje plánovanie údržby .

5. Dlhá životnosť a nízke nároky na údržbu

Znížené rázové zaťaženie a rovnomerné rozloženie sily v skrutkových súkolesiach majú za následok menšie opotrebenie zubov a ložísk. Pri správnom mazaní bežne dosahujú špirálové prevodové motory životnosť presahujúca 20 000 prevádzkových hodín za predpísaných podmienok, čím sa minimalizujú neplánované prestoje a náklady na údržbu.

Špirálové vs. iné typy prevodových motorov: Priame porovnanie

Pochopenie toho, ako sa špirálové prevodové motory porovnávajú s inými bežnými typmi, pomáha objasniť, prečo sú tak široko špecifikované v priemyselných aplikáciách.

Údaje jasne ukazujú, že špirálové prevodové motory dosahujú najlepšiu rovnováhu medzi účinnosťou, kontrolou hluku a nosnosťou pre väčšinu prípadov priemyselného použitia.

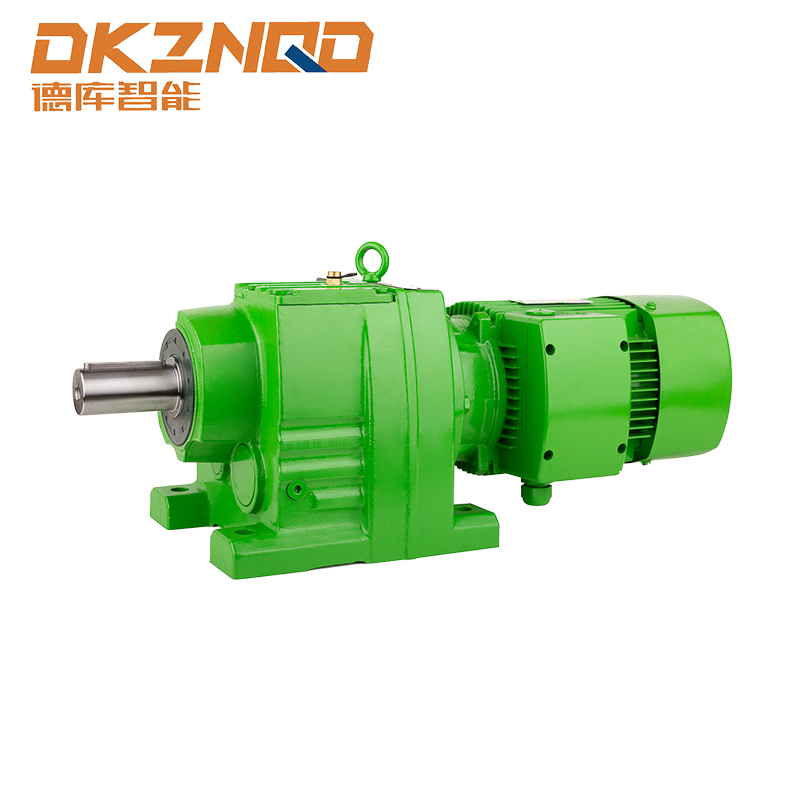

Špirálový prevodový motor série R: Reprezentatívny príklad

The Špirálový prevodový motor radu R je široko používaná konfigurácia radového špirálového prevodového motora, ktorá ilustruje vyššie opísané výhody. Jeho koaxiálne usporiadanie hriadeľa umožňuje jednoduchú integráciu do existujúcich usporiadaní strojov bez potreby zložitých spojovacích adaptérov.

Kľúčové vlastnosti dizajnu série R zahŕňajú:

• Prevodové pomery zvyčajne od 1,3:1 do viac ako 289:1 ponúka širokú flexibilitu znižovania rýchlosti
• Vysoko presné brúsenie ozubených kolies pre zníženú hlučnosť a predĺženú životnosť ozubených kolies
• Modulárne možnosti montáže vrátane variantov montáže na nohu, príruby a montáže na hriadeľ
• Kompatibilné so štandardnými rámami motorov IEC a NEMA pre jednoduché párovanie alebo výmenu motora
• Utesnené puzdro vhodné do prašného alebo umývacieho prostredia

Vďaka tejto kombinácii flexibility a robustného výkonu je rad R ideálnym riešením v odvetviach, ako je logistika, potraviny a nápoje, balenie a manipulácia s materiálom.

Typické aplikačné scenáre

Špirálové prevodové motory sa nachádzajú v širokom spektre priemyselných aplikácií vďaka ich prispôsobivosti a konzistentnosti výkonu:

• Pásové a reťazové dopravníky — plynulé dodávanie krútiaceho momentu zabraňuje preklzávaniu pásu a znižuje opotrebovanie komponentov dopravníka
• Miešadlá a miešačky — vysoký krútiaci moment pri nízkych otáčkach zvláda viskózne materiály bez prehriatia
• Kompresory a ventilátory — vysoká účinnosť znižuje spotrebu energie v nepretržitých prevádzkových cykloch
• Baliace stroje — tichý chod a presná regulácia otáčok spĺňajú požiadavky na hygienu a presnosť
• Pohony čerpadiel — spoľahlivý výstup hriadeľa vyhovuje rôznym požiadavkám na prietok
• Žeriavové a zdvíhacie systémy — vysoká nosnosť s plynulým zrýchľovaním a spomaľovaním

Faktory, ktoré je potrebné zvážiť pri výbere motora so špirálovou prevodovkou

Výber správneho špirálového prevodového motora vyžaduje vyhodnotenie niekoľkých kľúčových parametrov, aby sa zabezpečil spoľahlivý a dlhodobý výkon:

1. Požadovaný výstupný krútiaci moment a otáčky — definujte potrebný prevodový pomer a výkon motora
2. Pracovný cyklus — nepretržitá prevádzka si vyžaduje iné tepelné parametre ako prerušovaná prevádzka
3. Servisný faktor — Aplikácie s rázovým zaťažením alebo častým štartovaním vyžadujú vyššiu hodnotu prevádzkového faktora
4. Konfigurácia montáže — orientácia hriadeľa, montáž pätky alebo príruby a dostupný priestor na inštaláciu
5. Podmienky prostredia — IP stupeň ochrany proti prachu a vlhkosti, teplotný rozsah a chemické vystavenie
6. Typ mazania — syntetické mazivá predlžujú intervaly výmeny a podporujú širší rozsah teplôt

Získanie týchto parametrov priamo vo fáze špecifikácie zabraňuje predčasným poruchám a predchádza nákladným neskorším dodatočným úpravám.

FAQ

Q1: Aká je hlavná výhoda špirálových ozubených kolies oproti čelným ozubeným kolesám?

Špirálové ozubené kolesá zaberajú postupne a nie naraz, čo znižuje hluk, vibrácie a nárazové zaťaženie. Výsledkom je plynulejší chod a vyššia nosnosť pri rovnakej veľkosti prevodovky.

Q2: Aký účinný je špirálový prevodový motor?

Jednostupňový špirálový prevodový motor zvyčajne dosahuje Účinnosť prenosu 95-98%. . Viacstupňové jednotky sú o niečo nižšie, ale stále výrazne efektívnejšie ako alternatívy závitovkového prevodu.

Otázka 3: Čo znamená označenie „R Series“?

Séria R sa vzťahuje na radovú (koaxiálnu) konfiguráciu špirálového prevodového motora, kde sú vstupný a výstupný hriadeľ na rovnakej osi. Ide o široko štandardizovaný dizajn vhodný pre širokú škálu priemyselných aplikácií.

Q4: Môžu sa špirálové prevodové motory používať v prostrediach spracovania potravín?

áno. Modely s príslušným IP hodnotením a potravinárskymi mazivami sú špeciálne navrhnuté pre potravinárske, nápojové a farmaceutické prostredie, kde je nevyhnutná hygiena a odolnosť voči umývaniu.

Q5: Ako často potrebuje špirálový prevodový motor údržbu?

Za normálnych podmienok je hlavnou úlohou údržby kontrola a výmena maziva – zvyčajne každá 10 000 – 20 000 prevádzkových hodín v závislosti od typu maziva a prevádzkovej teploty. Syntetické mazivá umožňujú dlhšie intervaly.

Otázka 6: Aké prevodové pomery sú k dispozícii pre motory so špirálovou prevodovkou radu R?

Jednotky radu R bežne ponúkajú prevodové pomery od približne 1,3:1 až 289:1 alebo viac , v závislosti od počtu prevodových stupňov a zvoleného konkrétneho modelu.

Q7: Sú špirálové prevodové motory vhodné pre aplikácie pohonu s premenlivými otáčkami (VFD)?

áno. Špirálové prevodové motory sú plne kompatibilné s pohonmi s premenlivou frekvenciou. Použitie VFD v kombinácii so špirálovým prevodovým motorom ponúka presné riadenie rýchlosti a môže ďalej zlepšiť energetickú účinnosť pri rôznych podmienkach zaťaženia.
