Čo robí sériu K efektívnejšou ako štandardný závitovkový motor?

V oblasti priemyselného prenosu výkonu je výber prevodového motora kritickým rozhodnutím s ďalekosiahlymi dôsledkami na prevádzkové náklady, spotrebu energie a dlhodobú spoľahlivosť. Po desaťročia bol štaardný závitovkový motor bežným javom v nespočetných aplikáciách. Pokrok v technológii ozubených kolies však viedol k efektívnejším riešeniam, medzi ktoré patria predovšetkým Kužeľový prevodový motor série k .

Pochopenie základných návrhov: Príbeh dvoch prevodových stupňov

Aby sme pochopili, prečo je jeden systém efektívnejší ako druhý, musíme najprv pochopiť základné mechanické princípy, ktorými sa riadi ich činnosť. Hlavný rozdiel spočíva v geometrii zubov ozubeného kolesa a spôsobe, akým zaberajú a prenášajú silu. Tento rozdiel v dizajne je hlavnou príčinou rozdielov vo výkone, najmä v energetickej účinnosti a tepelný výkon .

Anatómia štaardného závitovkového prevodového motora

Štandardný šnekový prevodový motor pozostáva z dvoch hlavných komponentov: šneku, čo je skrutkovitý hriadeľ, a šnekového kolesa, ozubeného kolesa, ktoré je v zábere so šnekom. Závitovka, zvyčajne umiestnená na vstupnej (motorovej) strane, poháňa závitovkové koleso na výstupnej strane. Táto konfigurácia vytvára pravouhlý pohon. Záber je charakterizovaný klzným pôsobením, kedy závity závitovky kĺžu proti zubom závitovkového kolesa. Tento klzný kontakt je definujúcou charakteristikou závitovkového súkolesia a je primárnym zdrojom jeho prevádzkových charakteristík. Zatiaľ čo tento dizajn umožňuje vysokú redukčné pomery v jednom stupni a môže byť za určitých podmienok samosvorný, konštantné klzné trenie vytvára značné teplo a spotrebúva značné množstvo vstupnej energie. Táto energia sa nepremieňa na užitočnú prácu, ale stráca sa ako tepelná energia, čo si vyžaduje robustné metódy chladenia a často vedie k zníženiu celkovej faktor služby .

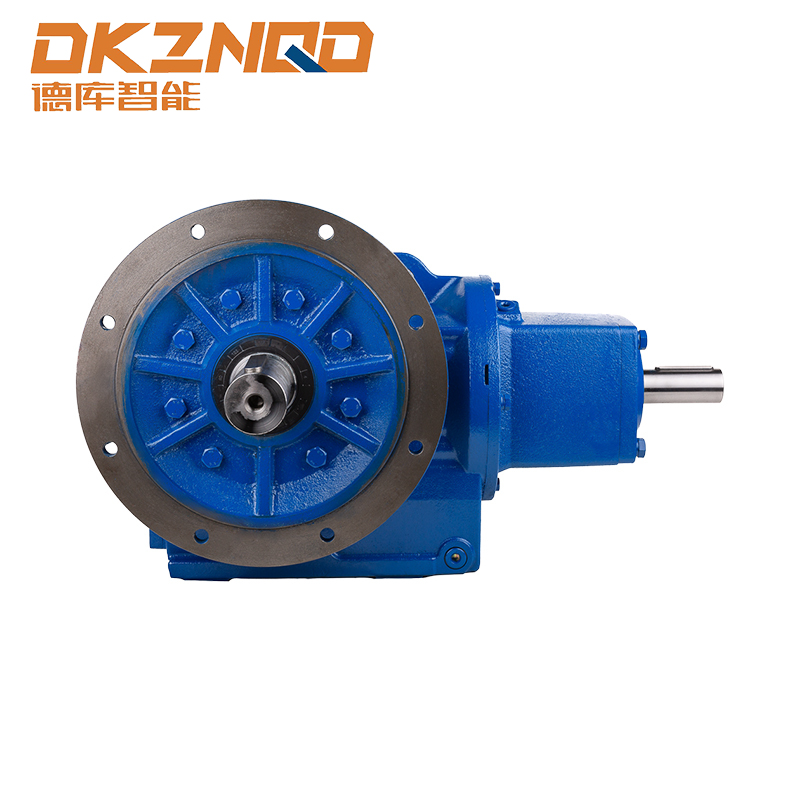

Anatómia špirálového kužeľového prevodového motora série k

Naproti tomu a Kužeľový prevodový motor série k využíva kombináciu dvoch rôznych typov ozubených kolies na dosiahnutie svojho pravého uhla. Prvý stupeň typicky pozostáva zo špirálových ozubených kolies, kde sú zuby rezané pod uhlom k osi ozubeného kolesa. Druhý stupeň tvoria kužeľové kolesá, ktoré sú kónicky tvarované a umožňujú zmenu smeru prenosu sily. Kľúčovým rozdielom v tomto prípade je povaha kontaktu: zábery špirálových aj špirálových kužeľových ozubených kolies sú primárne valivé, a nie kĺzavé. Tento valivý kontakt je prirodzene hladší a vytvára oveľa menšie trenie. Špirálové prevody v prvom stupni poskytujú vysokorýchlostnú redukciu s minimálnym hlukom a vibráciami, zatiaľ čo špirálové kužeľové kolesá v druhom stupni efektívne zvládajú zmenu smeru hriadeľa. Tento kombinovaný prístup so zameraním na mechanika valivého kontaktu , je základným kameňom jeho zvýšeného výkonu, ktorý vedie priamo k vyššiemu prenos krútiaceho momentu schopnosť a nadradenosť prevádzkovú efektivitu .

Hlavný mechanizmus: Kĺzanie vs. valivé trenie

Jediným najdôležitejším faktorom určujúcim účinnosť akéhokoľvek mechanického systému je trenie. Typ trenia prítomného v zábere ozubených kolies – klzné alebo valivé – určuje množstvo stratenej energie počas prevádzky. Toto je základné bojisko, kde sa Kužeľový prevodový motor série k vytvára jasnú výhodu oproti štandardnému závitovkovému motoru.

Neefektívnosť klzného kontaktu v závitovkových prevodoch

V štandardnej šnekovej súprave je interakcia medzi šnekom a šnekovým kolesom takmer čisto posuvným pohybom. Keď sa závitovka otáča, jej závity tlačia na čelné plochy zubov závitovkového kolesa v nepretržitom vysokorýchlostnom sklze. Táto činnosť vytvára veľké trenie, ktoré sa prejavuje ako teplo. Energia potrebná na prekonanie tohto trenia sa odoberá priamo z príkonu. V dôsledku toho sa značná časť práce motora plytvá na prekonanie vnútorného odporu a nie je dodávaná ako výstupný krútiaci moment. Účinnosť jednoredukčného závitovkového súkolesia vo veľkej miere závisí od redukčný pomer ale typicky sa pohybuje od 50 % do 90 %, pričom účinnosť prudko klesá pri vyšších pomeroch. To znamená, že v mnohých aplikáciách sa značné množstvo elektrickej energie premieňa na teplo, čo predstavuje nielen plytvanie energiou, ale tiež znehodnocuje mazivo a spôsobuje tepelné namáhanie skrine prevodovky a komponentov, čo môže skrátiť jej životnosť. životnosť .

Účinnosť valivého kontaktu v špirálových a kužeľových prevodoch

A Kužeľový prevodový motor série k funguje na inom princípe. Zuby špirálových ozubených kolies a špirálových kužeľových ozubených kolies sú navrhnuté tak, aby zaberali postupne. Uhlové zuby špirálového ozubeného kolesa umožňujú, aby boli viaceré zuby v kontakte v akomkoľvek danom čase, čím sa rozloží zaťaženie. Ešte dôležitejšie je, že kontakt medzi zubami je v prvom rade rolovanie. Valivé trenie je rádovo nižšie ako klzné trenie. Výsledkom je dramatické zníženie energetických strát a tvorby tepla. Mechanická účinnosť jedného stupňa špirálových ozubených kolies môže presiahnuť 98% a stupeň kužeľového prevodu, najmä s tvarom špirálových zubov, môže dosiahnuť účinnosť 95-97%. Pri kombinácii v a Kužeľový prevodový motor série k celková účinnosť neustále zostáva vysoká, často medzi 90% a 95% alebo viac, v širokom rozsahu pomerov. Tento priamy prevod vstupnej energie na užitočnú výstupnú prácu je kľúčovým dôvodom, prečo je tento dizajn preferovaný pre aplikácie, kde úspory energie a tepelné hospodárstvo sú kritické úvahy.

Kvantifikácia rozdielu: Tabuľka na porovnanie výkonnosti

Teoretické výhody valivého kontaktu sa premietajú do hmatateľných výhod. Nasledujúca tabuľka poskytuje porovnanie kľúčových prevádzkových parametrov medzi štandardným závitovkovým motorom a a Kužeľový prevodový motor série k , čo ilustruje praktický dopad ich rôznych dizajnov.

Táto tabuľka jasne ukazuje, že Kužeľový prevodový motor série k nie je len prírastkovým zlepšením, ale zásadne špičkovou technológiou z hľadiska premeny energie. Trvalo vysoká účinnosť je priamym výsledkom jeho základnej mechanickej filozofie.

Kaskádové výhody vyššej účinnosti

Vynikajúca účinnosť a Kužeľový prevodový motor série k nie je izolovaným prínosom. Vytvára pozitívnu kaskádu sekundárnych výhod, ktoré ovplyvňujú celkové náklady na vlastníctvo, dizajn systému a prevádzkovú spoľahlivosť. Keď sa minie menej energie ako teplo, celý systém funguje v stabilnejšom a menej stresujúcom prostredí.

Znížená tvorba tepla a lepší tepelný výkon

Nižšie trenie spojené s špirálový kužeľový prevodový motor dizajn priamo vedie k menšiemu odpadovému teplu. To má niekoľko kritických dôsledkov. Po prvé, mazivo v prevodovke podlieha menšej tepelnej degradácii, čo mu umožňuje zachovať si svoje ochranné vlastnosti počas dlhších intervalov a predĺžiť intervaly výmeny oleja. Po druhé, komponenty, ako sú tesnenia a ložiská, pracujú pri nižších teplotách, čo zvyšuje ich životnosť a spoľahlivosť. Po tretie, znížené tepelné zaťaženie znamená, že prevodovka môže často bežať na svoj plný menovitý výkon bez rizika prehriatia, a to aj v nepretržitá prevádzka scenárov. Na rozdiel od toho, štandardný závitovkový prevodový motor pracujúci blízko svojej kapacity často vyžaduje externé chladiace rebrá alebo dokonca pomocné chladiace ventilátory na rozptýlenie podstatného množstva generovaného tepla, čo zvyšuje zložitosť a náklady systému.

Nižšia spotreba energie a prevádzkové náklady

Najpriamejším finančným prínosom vyššej účinnosti je znížená spotreba energie. A Kužeľový prevodový motor série k ktorý má 95 % účinnosť, odoberá menej elektrickej energie, aby dodával rovnaký výstupný krútiaci moment ako motor so závitovkou, ktorý má účinnosť 70 %. Tento rozdiel, hoci je na jednotku zdanlivo malý, sa počas životnosti zariadenia výrazne zlúči, najmä v aplikáciách s vysokým pracovným cyklom, ako napr. dopravníkové systémy , priemyselné miešačky , alebo baliacich strojov . Pre zariadenie s desiatkami alebo stovkami prevodových motorov môže prechod na efektívnejší dizajn viesť k podstatným úsporám na účtoch za elektrinu, Kužeľový prevodový motor série k rozumná investícia do udržateľné operácie a lower celkové náklady na vlastníctvo .

Zvýšená hustota výkonu a životnosť

Efektívny prenos sily Kužeľový prevodový motor série k umožňuje kompaktnejšiu konštrukciu na dosiahnutie rovnakého výstupného krútiaceho momentu ako väčší motor so závitovkovým prevodom. Toto vyššie hustota výkonu je významnou výhodou v moderných strojových zariadeniach, kde je priestor na prvom mieste. Okrem toho kombinácia nižších prevádzkových teplôt, zníženého mechanického namáhania z hladšieho záberu a menšieho rozpadu maziva priamo prispieva k dlhšiemu životnosť . Komponenty v prevodovke jednoducho nepracujú tak tvrdo, aby prekonali vnútorné straty, čo vedie k menšiemu opotrebovaniu zubov a ložísk v priebehu času. Táto zvýšená odolnosť sa premieta do skrátených prestojov na údržbu a dlhších intervalov medzi generálnymi opravami, čím sa maximalizuje produktivita a minimalizujú sa náklady na životný cyklus kritických manipulácia s materiálom a spracovateľské zariadenia .

Úvahy špecifické pre aplikáciu: Výber správnej technológie

Zatiaľ čo Kužeľový prevodový motor série k má jasnú výhodu v účinnosti, výber medzi technológiami nie je vždy absolútny. Pochopenie špecifických požiadaviek aplikácie je rozhodujúce pre optimálny výber. Prevádzkový kontext určuje, ktoré vlastnosti sú najcennejšie.

Kde vyniká kužeľový prevodový motor série k

Silné stránky Kužeľový kužeľový prevodový motor série k robia z neho preferovanú voľbu pre širokú škálu náročných aplikácií. Vďaka vysokej účinnosti a vynikajúcemu tepelnému výkonu je ideálny pre nepretržitá prevádzka v odvetviach, ako sú potraviny a nápoje, chemické spracovanie a automatizované výrobné linky . Jeho schopnosť zvládnuť vysoké cyklické zaťaženia a provide consistent performance from startup through to full load is critical in ťažké stroje . Medzi aplikácie, ktoré ťažia z jeho hladkej prevádzky s nízkymi vibráciami, patrí agitátori , pohony dopravníkov , a stavebné zariadenia . V každom scenári, kde sú náklady na energiu, spoľahlivosť a celkové náklady na vlastníctvo primárnymi problémami, Kužeľový prevodový motor série k predstavuje presvedčivé a ekonomicky opodstatnené riešenie.
