Motory pre ťažkú prevádzku IEEE 841: Konštrukčné prvky, na ktorých záleží
Štandardné motory na všeobecné použitie sú navrhnuté pre benígne vnútorné podmienky s predvídateľným zaťažením. Konštrukcie s vysokou záťažou vytvorené tak, aby boli v súlade s postupmi IEEE 841, riešia najbežnejšie režimy porúch na procesných a ťažobných miestach, vrátane poškodenia hriadeľa prúdom, degradácie tesnenia a rozpadu izolácie v dôsledku tepelných cyklov. Nižšie uvedené porovnanie načrtáva praktické rozdiely, ktoré by mal plánovač zariadenia hľadať na typovom štítku alebo údajovom liste.
| Dizajnový prvok | Motor na všeobecné použitie | Ťažký motor |
|---|---|---|
| Ochrana ložísk | Štandardné tukové tesnenie | Uzemnenie hriadeľa alebo izolované ložisko na strane bez pohonu |
| Izolačný systém | Trieda B alebo F, obmedzená bariéra proti vlhkosti | Trieda F s vákuovou tlakovou impregnáciou, nehygroskopická |
| Hodnotenie krytu | Otvorená ochrana proti kvapkaniu alebo TEFC | TEFC s koróziou odolnou farbou a utesnenou krabicou na potrubie |
| Hardvér | Štandardné spojovacie prvky | Nerezové spojovacie prvky a vypúšťacie zátky |
| Servisný faktor | 1,0 až 1,15 | 1,15 alebo vyššie s maržou zníženia |
Tieto vylepšenia zvyšujú náklady, ale na mieste, kde neplánované prestoje drviča alebo čerpacej stanice môžu stáť oveľa viac za hodinu ako samotný motor, sa dodatočné investície zvyčajne vrátia v rámci jediného odstráneného výpadku.
Prémiový výkon motora a náklady na životný cyklus
Trieda účinnosti sa často považuje za energetickú riadkovú položku, ale na nepretržite bežiacich procesných zariadeniach sa stáva štrukturálnou súčasťou celkových nákladov na vlastníctvo. Špičkový účinný motor zvyčajne znižuje straty vo vinutí a jadre vďaka lepšej vrstvenej ocele, užším vzduchovým medzerám a optimalizovanej konštrukcii vinutia, čo popri úspore energie sekundárne znižuje prevádzkovú teplotu.
85 až 95 percent
Typický rozsah zaťaženej účinnosti pre prémiové dizajny oproti štandardným dizajnom pri rovnakej veľkosti rámu
Nižšia
Nárast prevádzkovej teploty vinutia, ktorý predlžuje životnosť izolácie čerpadiel a kompresorov s nepretržitou prevádzkou
rokov
Typické okno návratnosti, keď prémiové motory nahrádzajú štandardné jednotky na zariadeniach s vysokými prevádzkovými hodinami
Nižší nárast tepla je dôležitý aj v uzavretých čerpadlách a klzných súpravách, kde je teplota okolia už zvýšená procesným potrubím, čo dáva motorom s vysokou účinnosťou prevádzkovú rezervu, ktorú štandardné konštrukcie nemajú.
Požiadavky na motory Crusher Duty a prevodovku Drvič kameňov
Aplikácie drvenia a triedenia generujú skôr opakované nárazové zaťaženie než hladký nepretržitý krútiaci moment. prevádzkové motory drviča sú skonštruované so zosilnenými predĺženiami hriadeľa, vyššími rezervami krútiaceho momentu pri vyťahovaní a ložiskovými systémami dimenzovanými skôr na radiálne rázy než na stabilné zaťaženie, pretože zaseknutie môže krátkodobo znásobiť krútiaci moment niekoľkonásobne nad prevádzkovú hodnotu.
Tam, kde sa motor pripája k prevodovke drviča skál, je potrebné hnacie ústrojenstvo vyhodnotiť ako jeden celok. Medzi kľúčové body výberu patria:
- Priečne zaťaženie na výstupnom hriadeli, aby zodpovedalo zaťaženiu kladky alebo spojky
- Torzná tuhosť prevodovky na obmedzenie vôle počas zasekávania a spätného chodu
- Tepelná kapacita pre opakované cykly zastavenia a spustenia počas prerušenia podávania
- Utesnený vstupný hriadeľ, aby sa zabránilo vniknutiu prachu na spojku motora
Nesúlad medzi zotrvačnosťou motora a torznou hodnotou prevodovky je jednou z najčastejších príčin predčasného opotrebovania zubov ozubených kolies na linkách na spracovanie kameniva a minerálov, a preto sa výber pohonu zvyčajne vykonáva ako párový výpočet a nie ako prvý motor, potom prevodovka.
Prevodové motory s vysokým krútiacim momentom pre dopravníkové systémy

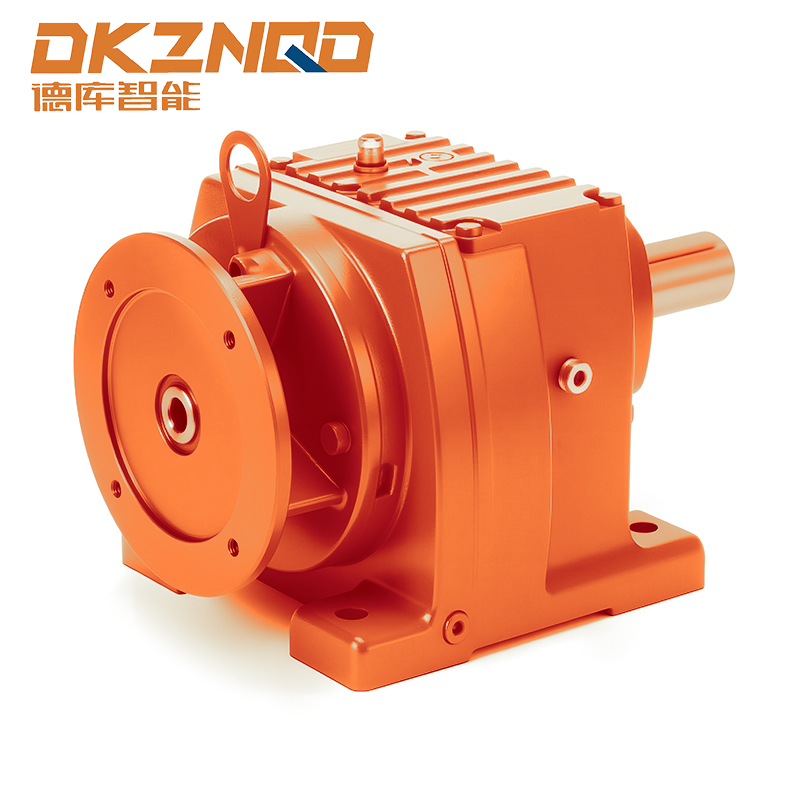

Pohony dopravníkov predstavujú inú výzvu ako drviče: zaťaženie je konzistentnejšie, ale rozbehový krútiaci moment pod zaťaženým pásom môže byť niekoľkonásobkom krútiaceho momentu chodu, najmä na naklonených úsekoch, ktoré sú bežné pri skladovacích a vykladacích dopravníkoch. A Motor so špirálovou prevodovkou série r kombinuje špirálový prevodový stupeň s integrovaným motorom, aby poskytoval kompaktný, vysoko účinný prenos krútiaceho momentu pri zachovaní nízkej vôle, čo pomáha udržiavať konzistentné vedenie remeňa počas dlhých jázd.
Pri dimenzovaní dopravníka zvyčajne ovplyvňujú výber prevodového motora tri faktory:
- Krútiaci moment potrebný na spustenie plne zaťaženého remeňa z pokoja, vrátane ťahu studeného tuku
- Servisný faktor vhodný pre pracovný cyklus, pretože dopravníky v nepretržitej trojzmennej prevádzke potrebujú vyššiu rezervu ako dopravníky s prerušovaným podávaním
- Presnosť výstupnej rýchlosti, keďže a prevodový motor s vysokým krútiacim momentom pre dopravníkové systémy plnenie váh alebo proces miešania vyžaduje prísnejšiu reguláciu rýchlosti ako jednoduchý prepravný dopravník
Mäkké štartéry pre olej a plyn a čerpadlá: Zníženie náporu a mechanického namáhania
Priame spustenie na linke posiela prúdový ráz do vinutí motora a rázový mechanický krútiaci moment do spojenej záťaže súčasne. Na čerpacích staniciach tento vrchol krútiaceho momentu namáha tesnenia hriadeľa, spojky a spätné ventily pri každom spustení motora, zatiaľ čo elektrický náraz môže spôsobiť pokles napätia v distribučnom systéme na mieste. Softštartéry riešia oba problémy postupným zvyšovaním napätia namiesto toho, aby ho aplikovali v jednom kroku.
| Štartovacia metóda | Relatívny nábehový prúd | Mechanický šok | Typická aplikácia |
|---|---|---|---|
| Priamo on-line | Vysoká | Vysoká | Malé ventilátory, ľahké čerpadlá |
| Hviezdna delta | Mierne | Mierne, with transition bump | Stredne veľké kompresory |
| Mäkký štartér | Zmenšené a nastaviteľné | Nízky, stupňovitý krútiaci moment | Čerpadlá, skrutkové kompresory, dopravníky |
| Pohon s premenlivou frekvenciou | Najnižšia | Najnižšia, fully controlled | Procesné čerpadlá vyžadujúce reguláciu otáčok |
Pre softštartéry pre čerpadlá špecificky, riadené zostupovanie je často rovnako cenné ako riadené stúpanie, pretože nekontrolované zastavenie môže spustiť vodné rázy v dlhých výtlačných potrubiach. Správne vyladený softštartér redukuje počiatočné rázy aj zastavovacie prechody, čím chráni potrubia a spätné ventily, ktoré sú inak vystavené opakovaným tlakovým špičkám.
Panely softštartéra motora pre vysoké zaťaženie: Integrácia a ochrana
Softštartér je len taký spoľahlivý ako panel, v ktorom je nainštalovaný. Pracoviská v prašnom alebo korozívnom prostredí zvyčajne špecifikujú vysokovýkonné panely softštartéra motora s nasledujúcimi charakteristikami:
- Utesnený kryt vhodný pre oblasť inštalácie s pretlakovým vetraním tam, kde je problémom vnikanie prachu
- Obtokové stýkače, ktoré vedú prúd po dokončení rampy, čím sa znižuje teplo generované vo vnútri tyristorového bloku
- Integrované relé ochrany motora pokrývajúce tepelné preťaženie, stratu fázy a stavy zablokovaného rotora
- Komunikačné porty na integráciu do riadiaceho systému závodu, umožňujúce koordináciu spúšťania sekvencií naprieč viacerými záťažami
- Interný tepelný manažment dimenzovaný na okolitú teplotu v mieste inštalácie, nielen na štandardnú referenčnú teplotu
Panely určené pre vonkajšie alebo polouzavreté banské inštalácie tiež ťažia z kovania odolného voči korózii a utesnených dverí, pretože poruchy panelov v dôsledku prenikania vlhkosti sú častou príčinou neplánovaných odstávok softštartéra.
Agregačné pohony banských zariadení: Koordinácia viacerých zaťažení motora
Na drviacom a triediacom zariadení s niekoľkými veľkými motormi je limitujúcim faktorom pre štartovaciu sekvenciu len zriedka jediný motor. Je to celkový náraz, ktorý môže elektrický zdroj pohltiť bez toho, aby došlo k vypnutiu predradenej ochrany alebo poklesu napätia pre už spustené zariadenie.
Pohony agregačného ťažobného zariadenia, čo znamená koordinovaná súprava motorov drviča, sita, podávača a dopravníka v spracovateľskom závode, sa zvyčajne namiesto toho spúšťajú súčasne. Typický sekvenčný prístup prináša najprv dopravníky bez zaťaženia, nasledujú sitá, potom podávače a nakoniec drvič, keď sa potvrdí čistý tok materiálu po prúde. Softštartéry priradené ku každému stupňu umožňujú pracovisku striedať odber štartovacieho prúdu tak, aby špičkový dopyt nikdy neprekročil kapacitu vstupného zdroja alebo súpravy záložného generátora.
Tento postupný prístup chráni aj mechanické komponenty. Spustenie naloženého drviča pred spustením vykladacieho dopravníka môže spôsobiť, že materiál naskočí proti komore drviča, čím sa vytvorí stav preťaženia, ktorému sa dá vyhnúť hneď v prvom cykle dňa.
Ako sekvencia rozbehu mäkkého štartéra chráni motor a poháňanú záťaž
Táto postupná postupnosť je princípom fungovania každej aplikácie softštartéra na tejto stránke. Riadený segment rampy je miestom, kde sa znižuje mechanické namáhanie spojok, remeňov a spätných ventilov, zatiaľ čo obtokový stupeň chráni samotný štartér pred trvalým vystavením teplu, keď motor dosiahne otáčky motora.
Postupy údržby, ktoré predlžujú životnosť motora a štartéra
- Trend vinutia a teplôt ložísk v priebehu času namiesto spoliehania sa na jednobodové hodnoty, pretože stúpajúci trend často predchádza poruche o týždne
- Kontrolujte chladiče softštartéra a chladiace ventilátory podľa pevného plánu, pretože hromadenie prachu je hlavnou príčinou prehriatia tyristora
- Každoročne overte uzemňovacie krúžky hriadeľa a izolačný odpor ložísk pri motoroch s vysokým zaťažením, pretože poškodenie prúdu hriadeľa sa vyvíja postupne a pri vizuálnej kontrole nie je zrejmé.
- Po každej zmene procesu potvrďte nastavenie rampy softštartéra a limitu prúdu, pretože nastavenie vyladené pre pôvodné zaťaženie už nemusí byť vhodné
- Po prvých týždňoch prevádzky skontrolujte krútiaci moment základov a spojovacích prvkov, pretože vibrácie uvoľňujú upevňovacie prvky rýchlejšie počas prvého zábehu
Kontrolný zoznam pre výber motora a štartéra podľa aplikácie
| Aplikácia | Motorová trieda | Odporúčaný spôsob spustenia | Kľúčová úvaha |
|---|---|---|---|
| Čerpadlo studne | Náročná prevádzka, prémiová účinnosť | Softštartér s riadeným zastavením | Ochrana proti vodnému rázu pri vypnutí |
| Rock Crusher | Prevádzka drviča, vysoký prevádzkový faktor | Softštartér s vysokým limitom krútiaceho momentu | Rozpätie rázového zaťaženia na prevodovke |
| Sklonený dopravník | Vysoká torque gearmotor | Softštartér alebo frekvenčný menič | Krútiaci moment pri plnom zaťažení |
| Skrutkový kompresor | Prémiová účinnosť, kryt TEFC | Softštartér s prúdovým limitom | Koordinovaný štart s následnými ventilmi |
| Preosievacia prevádzka | Ťažká prevádzka, dimenzované na vibrácie | Sekvenčný panel softštartéra | Koordinované poradie štartu v rámci závodu |
Často kladené otázky
Otázka 1: Čo odlišuje motor na vysoké zaťaženie od štandardného motora TEFC?
Motory na vysoké zaťaženie pridávajú hardvér odolný voči korózii, vylepšené izolačné systémy, ustanovenia o uzemnení hriadeľa a vyššie prevádzkové faktory, aby odolali prachu, vlhkosti a vibráciám, ktoré štandardný motor dlhodobo netoleruje.
Otázka 2: Prečo používať softštartér namiesto spúšťania motora čerpadla priamo on-line?
Softštartér postupne znižuje napätie a krútiaci moment, čo znižuje elektrický náraz na zdroj a mechanické otrasy na spojky, tesnenia a potrubia a môže tiež poskytnúť riadené zastavenie, ktoré pomáha predchádzať vodným rázom vo výtlačných potrubiach.
Q3: Ako sa motor drviča líši od bežného priemyselného motora?
Crusher duty motors are built with reinforced shafts, higher pullout torque margins and bearings rated for repeated shock loading, since crushing applications generate torque spikes far above steady running torque during jam events.
Q4: Can multiple motors on a mining plant share one soft starter panel?
Some panels are designed with multiple starter modules to sequence several motors, but each motor still needs its own protection relay and current path, and the starting sequence must be coordinated so peak demand does not exceed supply capacity.
Q5: Does premium efficiency matter on intermittently used equipment?
The energy savings are smaller on low run-hour equipment, but the reduced heat rise still benefits reliability, so premium efficiency is often justified even outside continuous duty applications where downtime cost is high.
