Prečo výber motora so špirálovou prevodovkou určuje dlhodobú účinnosť pohonu
Výrobná linka zriedka zlyhá kvôli samotnému motoru. Častejšie sa slabé miesto nachádza na rozhraní medzi hriadeľom motora a prevodovkou, kde vôľa, nesúososť alebo poddimenzovaný redukčný pomer pokojne naberajú na priepustnosti. Špirálové prevodové motory to riešia spojením hlavného pohonu a redukčného stupňa do jednej uloženej jednotky, ktorá odstraňuje jeden spojovací bod a jeden zdroj chyby zoradenia v porovnaní so samostatným usporiadaním motora a prevodovky.
Samotný tvar špirálového zuba je dôvodom, prečo tieto jednotky bežia tichšie a prenášajú väčšie zaťaženie na jednotku objemu ako konštrukcie s priamymi výbežkami. Pretože zuby zaberajú skôr pod uhlom než pozdĺž priamky, kontakt je postupný a rozložený po dlhšej dráhe, čím sa rozloží zaťaženie a zníži sa nárazový hluk spojený so vstupom a výstupom zubov. Tento článok pracuje na základe mechanického zdôvodnenia tohto zvýšenia efektívnosti, ako vôľa a montážna poloha ovplyvňujú výkon v reálnom svete a ako prispôsobiť motor so špirálovou prevodovkou série r , an motor so špirálovou prevodovkou série f , alebo a motor so špirálovou prevodovkou série k na konkrétnu aplikáciu a nie na všeobecnú kategóriu.
Na správnom výbere záleží viac na bežiacej linke ako na papieri, pretože prevodový motor, ktorý je technicky schopný zvládnuť záťaž, ale zle prispôsobený geometrii montáže alebo pracovnému cyklu, bude stále stáť viac energie a údržby počas viacročnej životnosti ako správne špecifikovaná jednotka zakúpená za mierne vyššiu počiatočnú cenu. Nižšie uvedené časti sú usporiadané okolo rozhodnutí, ktoré skutočne menia výsledky v teréne, počnúc samotnou geometriou zuba a prechádzajúc cez montáž, mazanie a výrobnú toleranciu.
Ako uhol zubov špirálového prevodu mení prenos energie
Pri priamom čelnom ozubenom kolese sa celá šírka zuba dotkne svojho protiľahlého zuba súčasne. Toto okamžité zapojenie vytvára ostrý mechanický impulz zakaždým, keď nový pár zubov vstúpi do záberu, čo je primárny zdroj kňučania spojeného so staršími konštrukciami prevodoviek. Skrutkové ozubené koleso reže zuby pod uhlom k osi otáčania, takže kontakt začína na jednej hrane zuba a postupne sa odvaľuje po šírke čela, keď sa ozubené kolesá otáčajú.
Toto progresívne zapojenie má tri merateľné účinky na hnacie ústrojenstvo prevodového motora:
- Zaťaženie je rozdelené medzi viac ako jeden pár zubov v akomkoľvek danom okamihu, čo znižuje maximálne namáhanie jednotlivého zuba a predlžuje životnosť pri opakovanom zaťažení.
- Generovanie hluku výrazne klesá, často o niekoľko decibelov v porovnaní s ekvivalentnou konštrukciou ostruhy s rovnakou záťažou, pretože nedochádza k prudkému nárazu medzi zubami a zubami.
- Hladkosť chodu sa zlepšuje pri vyšších vstupných rýchlostiach, čo je dôležité pre aplikácie, kde motor po dlhšiu dobu pracuje blízko svojich menovitých otáčok.
Kompromisom je axiálny ťah. Pretože zuby sú rezané pod uhlom, záber generuje silu pozdĺž osi hriadeľa navyše k radiálnym a tangenciálnym silám prítomným v čelnom kolese. Telesá motora so špirálovou prevodovkou to zodpovedajú axiálnym ložiskám dimenzovaným pre špecifický použitý uhol skrutkovice, čo je jeden z dôvodov, prečo sa skrine prevodoviek nedajú jednoducho zamieňať medzi sériami bez kontroly menovitého výkonu ložísk.
Prispôsobenie dizajnu série profilu zaťaženia aplikácie
Výrobcovia organizujú produktové rady motorov so závitovkovým prevodom do sérií, pretože jediná geometria krytu nemôže efektívne pokryť celý rozsah od ľahkých pohonov dopravníkov až po veľké zaťaženie miešaním alebo drvením. Každá séria sa zvyčajne zameriava na pásmo krútiaceho momentu, štýl montáže a súbor krokov pomeru, takže správny výber začína pracovným cyklom a nie stránkou katalógu. Užitočnou začiatočnou otázkou nie je, ktorá séria vyzerá najschopnejšie na papieri, ale aké usporiadanie hriadeľa už určuje okolité zariadenie, pretože dodatočná montáž rámu na akceptovanie inej orientácie hriadeľa je zvyčajne oveľa drahšia ako zaplatiť o niečo viac za správne nakonfigurované puzdro od začiatku.

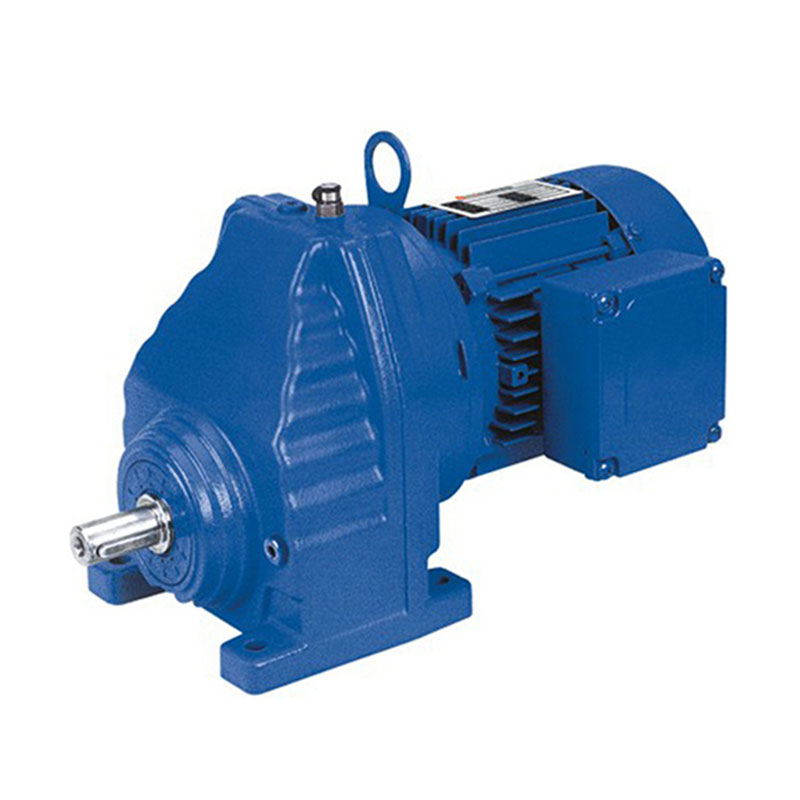

Motor so špirálovou prevodovkou radu R
Táto séria je postavená na kompaktnom koaxiálnom kryte a je vhodná pre aplikácie, kde výstupný hriadeľ musí sedieť v jednej línii s hriadeľom motora, ako sú vertikálne dopravníky alebo miešacie zariadenia, kde je priestor na podlahe obmedzený. Kroky pomeru sú zvyčajne jemnejšie na dolnom konci rozsahu, čo pomáha, keď proces vyžaduje presné prispôsobenie rýchlosti namiesto surového krútiaceho momentu.

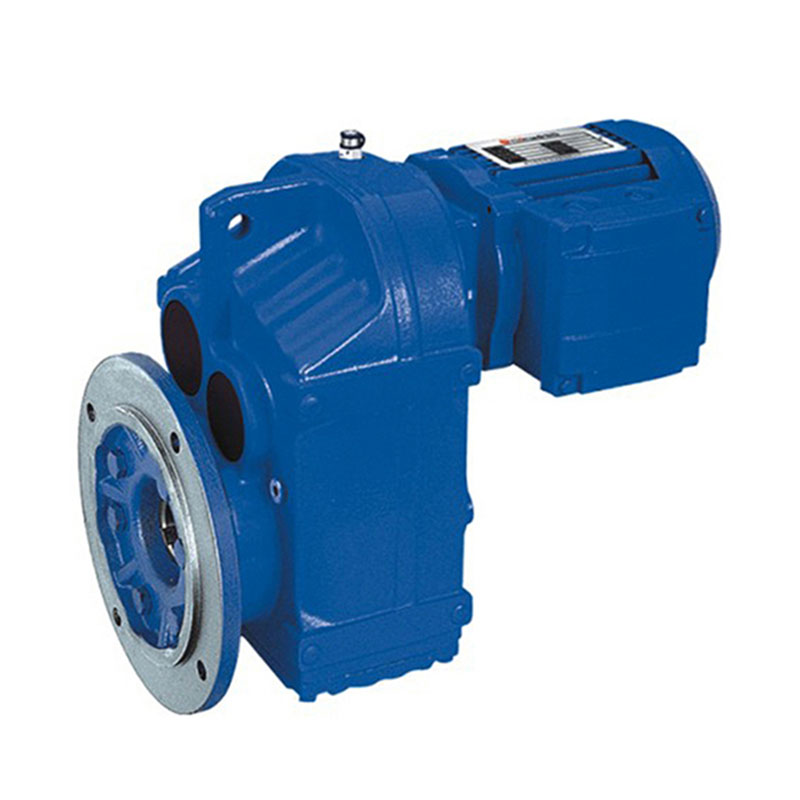

Motor so špirálovou prevodovkou série F
Rozloženie paralelného hriadeľa použité v tejto sérii udržuje vstupné a výstupné hriadele vedľa seba a nie v jednej línii, čo zjednodušuje integráciu remeňového alebo reťazového pohonu na zariadeniach, ako sú baliace linky a systémy na manipuláciu s materiálom, kde výstupný hriadeľ musí sedieť v pevnej výške nad rámom.

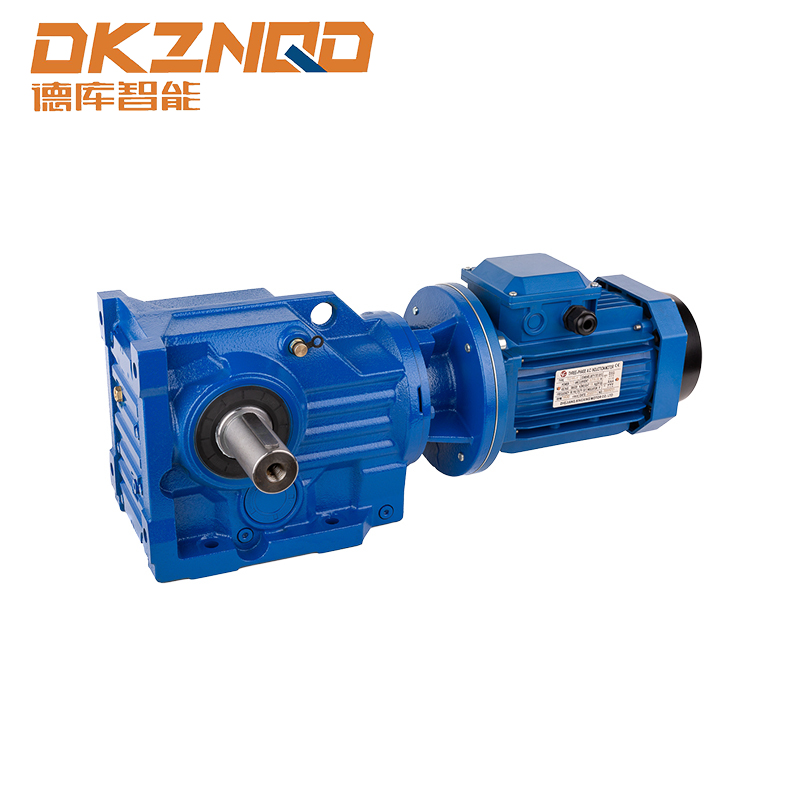

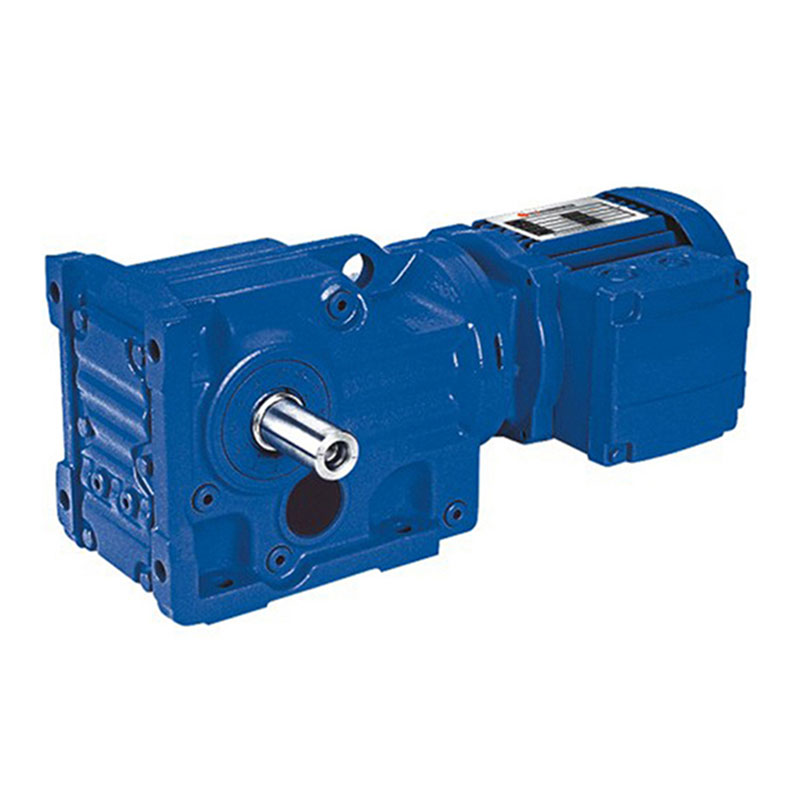

Motor so špirálovou prevodovkou série K
Kombináciou stupňov špirálového a kužeľového prevodu táto séria mení smer prenosu sily o približne deväťdesiat stupňov v rámci jedného krytu. Vďaka tomu je bežnou voľbou pre miešadlá, žeriavy a inštalácie, kde sa pohon musí otáčať za roh bez pridania samostatnej pravouhlej prevodovky.

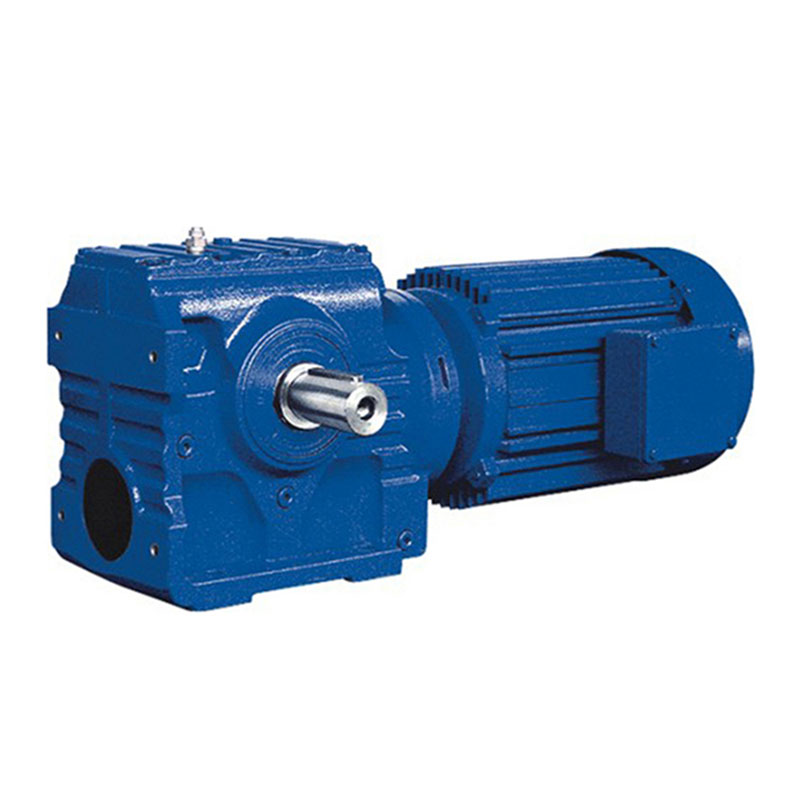

Motor so špirálovou prevodovkou radu S
Táto séria spája špirálový vstupný stupeň s výstupným stupňom závitovkového prevodu, ktorý poskytuje vyšší prevodový pomer pre jednu jednotku ako čisto špirálový dizajn, pričom zaberá na relatívne malom priestore. Kompromisom je nižšia špičková účinnosť ako pri celoskrutkovitej jednotke, pretože šnekové oká zahŕňajú viac klzného kontaktu ako valivého kontaktu.
Porovnanie štrukturálnych a výkonnostných charakteristík naprieč sériami
V tabuľke nižšie sú zhrnuté praktické rozdiely, ktoré by mali viesť k rozhodnutiu o výbere. Hodnoty účinnosti predstavujú typický výkon jednostupňovej špirálovej siete a budú sa líšiť v závislosti od pomeru, zaťaženia a stavu mazania.
| Charakteristický | Koaxiálna špirála | Paralelný hriadeľ špirálový | Helical-Bevel | Helical-Worm |
|---|---|---|---|---|
| Usporiadanie hriadeľa | V rade | Offset paralelný | Pravý uhol | Pravý uhol |
| Typická jednostupňová účinnosť | 96 až 98 percent | 96 až 98 percent | 94 až 96 percent | 82 až 90 percent |
| Najvhodnejší typ záťaže | Svetlé až stredne súvislé | Stredná až ťažká súvislá | Stredná so zmenou smeru | Svetlé až stredné, priestor obmedzený |
| Relatívna obytná stopa | Malý | Stredná | Stredná | Malý |
| Typická trieda spätnej reakcie | Štandardné až znížené | Štandardné až znížené | Štandardné | Štandardné |
Čísla účinnosti zložené v rôznych fázach. Dvojstupňová špirálová jednotka bežiaca na 97 percent na stupeň poskytuje celkovo približne 94 percent, zatiaľ čo kombinácia špirály a závitovky na 88 percent jednostupňová plus špirálová predstupeň na 97 percent sa blíži celkovo k 85 percentám. Počas viaczmenného prevádzkového roka sa táto medzera premieta priamo do nákladov na elektrickú energiu, čo je dôvod, prečo inštalácie s vysokým pracovným cyklom majú tendenciu uprednostňovať celoskrutkovité konštrukcie, aj keď by sa šnekový variant zmestil na menšie rozmery.
Montážna poloha a jej vplyv na životnosť ložiska
Katalógy prevodových motorov uvádzajú niekoľko štandardných montážnych polôh a pokušením je považovať to za čisto geometrickú voľbu. V praxi orientácia montáže mení spôsob distribúcie maziva vo vnútri krytu a zaťaženie ložísk, čo ovplyvňuje životnosť, aj keď sú krútiace momenty a otáčky na papieri rovnaké.
Vertikálne orientácie hriadeľa sústreďujú väčšiu váhu na spodné ložisko a vyžadujú dostatočný objem oleja, aby zuby horného ozubeného kolesa zostali mazané počas chodu jednotky, pretože rozstrekové mazanie závisí od rotácie, ktorá neustále redistribuuje olej smerom nahor. Keď je jednotka pôvodne určená na montáž na nohy inštalovaná vertikálne bez kontroly hladiny oleja pre túto orientáciu, horný stupeň môže bežať nedostatočne namazaný, aj keď sa z pohľadu montáže na nohu javí ako plná. Preskúmanie tabuľky plnenia špecifickej pre montáž pred inštaláciou namiesto predpokladu, že jedna hladina oleja platí pre každú orientáciu, je jedným z viac prehliadaných krokov pri uvádzaní do prevádzky.
Pochopenie spätnej reakcie a kedy na nej skutočne záleží
Vôľa je malá rotačná vôľa medzi protiľahlými zubami, zámerne zabudovaná, aby sa ozubené kolesá neviazali, pretože zmeny teploty spôsobujú, že sa puzdro a ozubené kolesá rozťahujú rôznymi rýchlosťami. Pre väčšinu aplikácií dopravníkov, miešania a všeobecnej manipulácie s materiálom sú vhodné štandardné triedy vôle a nespôsobujú žiadne merateľné problémy s procesom.
Vôľa sa stáva dizajnovým problémom v troch špecifických situáciách:
| Typ aplikácie | Prečo záleží na spätnej reakcii | Odporúčaný prístup |
|---|---|---|
| Indexovacie alebo polohovacie pohony | Hra sa premietne priamo do chyby polohy pri každom otočení smeru | Špecifikujte zníženú triedu vôle a overte pomocou číselníka pri konečnej montáži |
| Časté cúvanie | Opakované nárazové zaťaženie pri zmene smeru urýchľuje opotrebovanie zubov | Vyberte sériu určenú pre reverznú prevádzku a mierne znížte krútiaci moment |
| Synchronizované viacmotorové linky | Nerovnaká vôľa medzi jednotkami spôsobuje posun medzi synchronizovanými osami | Zdroj všetkých prevodových motorov na linke z rovnakej špecifikácie triedy vôle |
Okrem týchto prípadov naháňanie zníženej triedy vôle zvyšuje náklady bez zodpovedajúceho prínosu, pretože normálne nepretržité otáčanie v jednom smere nikdy nezasahuje do vôle spôsobom, ktorý by ovplyvnil poháňané zariadenie.
Spojenie motora s prevodovkou a kde sa stráca účinnosť
Ani dobre navrhnutý prevodový stupeň nedokáže vykompenzovať zlé rozhranie medzi motorom a prevodovkou. Tri faktory určujú, koľko menovitého výkonu motora skutočne dosiahne poháňané zaťaženie:
- Zarovnanie hriadeľa medzi rotorom motora a vstupným pastorkom. Integrované skrine prevodových motorov túto premennú takmer úplne odstraňujú, pretože motor je namontovaný na skrini z výroby, na rozdiel od samostatne pripojeného motora a reduktora, kde tolerancie nastavenia poľa zvyšujú premennú stratu.
- Predpätie ložiska na vstupnom hriadeli, ktorý je potrebné nastaviť v rámci tolerancie výrobcu. Príliš malé predpätie umožňuje pohyb hriadeľa pri zaťažení a príliš veľké zvyšuje straty trením a skracuje životnosť ložísk.
- Stupeň viskozity maziva vzhľadom na okolitú prevádzkovú teplotu. Mazivo, ktoré je príliš viskózne pre podmienky studeného štartu, zvyšuje straty vírením počas štartovania, zatiaľ čo mazivo, ktoré je príliš riedke pre vysoké okolité teploty, časom zvyšuje opotrebovanie bokov zubov.
Posúdenie technických údajov pre špecifickú jednotku so špirálovým úkosom v porovnaní so skutočným rozsahom teploty okolia na mieste inštalácie namiesto predpokladu, že jedna trieda maziva pokrýva všetky klimatické podmienky, zabráni veľkému podielu predčasných porúch ložísk hlásených v prevádzkových údajoch.
Kontrolný zoznam špecifikácií pred zadaním objednávky
Potvrdením nasledujúcich bodov pred dokončením nákupnej objednávky sa vyhnete najčastejším príčinám nesúladu medzi katalógovým hodnotením a výkonom v teréne.
- Potvrďte požadovaný výstupný krútiaci moment pri skutočných prevádzkových otáčkach, nielen pri otáčkach na štítku motora, pretože krútiaci moment a otáčky sa v redukčnom stupni pohybujú nepriamo.
- Skontrolujte montážnu polohu a skontrolujte, či špecifikácia olejovej náplne zodpovedá tejto orientácii.
- Skontrolujte rozsah teplôt okolia, vrátane akéhokoľvek uzavretého alebo vonkajšieho vystavenia, v porovnaní so štandardnými hodnotami maziva.
- Zistite, či pracovný cyklus zahŕňa častú reverzáciu alebo prevádzku štart-stop, čo ovplyvňuje triedu vôle a tepelný výkon.
- Skontrolujte, či typ výstupu hriadeľa, či už plný hriadeľ, dutý hriadeľ alebo zmršťovací kotúč, zodpovedá pripojovaciemu zariadeniu.
- Skontrolujte servisný faktor v porovnaní so skutočným špičkovým zaťažením vrátane akéhokoľvek nárazového zaťaženia počas spúšťania.
Výrobná presnosť a jej dlhodobý vplyv na hluk a opotrebovanie
Dva prevodové motory s identickými zverejnenými špecifikáciami môžu v teréne fungovať výrazne odlišne, ak bol jeden narezaný a tepelne spracovaný na užší stupeň tolerancie ako druhý. Presnosť zubov ozubeného kolesa je zvyčajne odstupňovaná na štandardizovaných mierkach, ktoré kvantifikujú chybu profilu, chybu stúpania a odchýlku uhla skrutkovice. Jednotky orezané na jemnejšiu triedu bežia tichšie a generujú menej vibrácií pri rovnakom zaťažení, ale čo je dôležitejšie, majú tendenciu udržiavať si tento výkon počas dlhšieho servisného intervalu, pretože počiatočný kontaktný vzor je bližšie k ideálu, čím sa opotrebovanie rovnomernejšie rozprestiera po povrchu zuba od prvého dňa prevádzky namiesto toho, aby sa sústredilo na niekoľko vysokých bodov, ktoré boli mierne mimo tolerancie.
Na konzistencii tepelnej úpravy záleží rovnako ako na počiatočnom reze. Hĺbka cementovania, ktorá sa mení naprieč polotovarom ozubeného kolesa, vytvára mäkké miesta, ktoré sa rýchlejšie opotrebúvajú pri zaťažení, prípadne dostatočne menia profil zubov na zvýšenie vôle nad pôvodnú špecifikáciu. To je jeden z dôvodov, prečo na mieste nameraná vôľa na starnúcej prevodovke často prekračuje hodnotu na typovom štítku, aj keď jednotka nebola nikdy preťažená.
Často kladené otázky
Q1: Aký je praktický rozdiel medzi motorom so špirálovou prevodovkou a motorom so štandardnou prevodovkou?
Pojem prevodový motor zahŕňa akúkoľvek kombináciu motora a redukčného stupňa, vrátane závitovkového, kužeľového, planétového a špirálového dizajnu. Špirálový prevodový motor špecificky používa uhlovo rezané zuby pre redukčný stupeň, ktorý vo všeobecnosti poskytuje vyššiu účinnosť a nižšiu hlučnosť ako šnekový dizajn za porovnateľnú cenu, hoci výroba vyžaduje presnejšie tolerancie krytu.
Q2: Môže byť nožná jednotka inštalovaná vertikálne bez úpravy?
Závisí to od série a konkrétnej tabuľky plnenia oleja poskytnutej výrobcom. Niektoré kryty používajú spoločnú konštrukciu vnútornej dutiny vo všetkých orientáciách a vyžadujú iba upravenú hladinu oleja, zatiaľ čo iné používajú polohy odvzdušňovacej a vypúšťacej zátky špecifické pre orientáciu, ktoré je potrebné zmeniť, aby vertikálna inštalácia fungovala správne.
Q3: Ako veľmi ovplyvňuje pomer zníženia celkovú účinnosť?
Vyššie pomery si vo všeobecnosti vyžadujú viac redukčných stupňov a každý ďalší stupeň prináša svoje vlastné straty siete. Jednostupňová špirálová jednotka bežne dosahuje stredné až vysoké deväťdesiate roky v percentuálnej účinnosti, zatiaľ čo trojstupňová jednotka potrebná pre veľmi vysoký pomer môže spadať do vysokých osemdesiatych rokov jednoducho preto, že sa zlúčia tri sady strát siete.
Q4: Je vyšší servisný faktor vždy bezpečnejšou voľbou?
Vyšší servisný faktor poskytuje väčšiu rezervu proti rázovému zaťaženiu a hromadeniu tepla, ale predimenzovanie motora s prevodovkou výrazne nad rámec skutočného zaťaženia môže zatlačiť motor do menej efektívnej časti jeho prevádzkovej krivky a zvýšiť obstarávacie náklady aj fyzickú stopu bez zodpovedajúceho prínosu pre stabilné, dobre charakterizované zaťaženie.
Otázka 5: Ako často by sa mal kontrolovať prevodový olej v utesnenom motore so špirálovou prevodovkou?
Utesnené jednotky sa zvyčajne plnia na celú dobu životnosti alebo na dlhý servisný interval, ale extrémne teploty okolia, prenikanie vody cez poškodené tesnenie alebo predĺžená prevádzka nad menovitý pracovný cyklus môžu degradovať olej rýchlejšie, ako predpokladá štandardný interval. Vizuálna kontrola tesnení a pravidelná kontrola vzoriek oleja zostávajú dobrou praxou aj pri jednotkách predávaných ako bezúdržbové.
