Pochopenie logiky číslovania snímok NEMA
Číslo rámu NEMA nie je marketingové označenie. Je to kódovaný odkaz na fyzickú montážnu geometriu, predovšetkým výšku hriadeľa, ktorá umožňuje technikovi údržby vymeniť motory medzi výrobcami bez prekresľovania základnej dosky. Keď pochopíte logiku číslovania, an Tabuľka veľkostí rámu elektromotora prestane vyzerať ako stena čísel a začne fungovať ako vyhľadávacia tabuľka pre skutočné rozmery.
Základné pravidlo je jednoduché: vydeľte prvé dve číslice čísla rámu štyrmi a výsledkom je výška stredovej čiary hriadeľa nad základňou, meraná v palcoch. Rám 143T má teda výšku hriadeľa 3,5 palca a rám 256T má výšku hriadeľa 6,25 palca. Tento jediný vzťah je chrbtovou kosťou každého veľkosť rámu motora nema tabuľku zverejnenú normalizačnými orgánmi a integrátormi zariadení.
- Prvé dve číslice: výška hriadeľa delená 4 v palcoch
- Tretia číslica: kódovaný odkaz na vzdialenosť medzi montážnymi nožičkami (dĺžka rámu)
- Písmenná prípona: montážna konfigurácia, ako napríklad T pre štandardizované rozmery hriadeľa alebo C pre čelnú montáž
Rámy, ktoré majú rovnaké prvé dve číslice, ako napríklad 143T a 145T, majú rovnakú výšku hriadeľa, ale rozdielny rozstup nôh, a preto musí zásuvný náhradný motor zodpovedať označeniu celého rámu, nie iba vedúcim číslam.
Historicky sa číslovanie snímok vyvinulo niekoľkými revíziami, kým sa štandard T-rámov stal dominantným. Staršie U-rámy a staršie neštandardizované konštrukcie používali odlišné proporčné pravidlá, a preto technik, ktorý vyťahuje motor zo zariadenia inštalovaného pred desiatkami rokov, môže nájsť číslo rámu, ktoré vôbec nezodpovedá logike delenia štyrmi. Pri výmene starších motorov sa oplatí skontrolovať dátum na typovom štítku a krížovo odkazovať na archivovanú tabuľku rámov, než predpokladať, že súčasné pravidlo o T-ráme platí spätne.
Praktická hodnota tohto systému číslovania sa najviac prejaví pri núdzových výmenách. Tím údržby, ktorý čelí neplánovanej poruche motora na výrobnej linke, nemá čas navrhnúť nový montážny hardvér. Prečítanie označenia rámu z typového štítku a jeho porovnanie s publikovaným veľkosť motora nema referencia umožňuje tímu v priebehu niekoľkých minút potvrdiť, či skladovaný náhradný diel alebo objednávka dodávateľa v ten istý deň fyzicky pasujú na existujúcu základňu, spojku a vedenie potrubia.
Tabuľka štandardných veľkostí a rozmerov rámu motora NEMA
Nižšie uvedená tabuľka sumarizuje bežne špecifikované rámy pre malé a stredne veľké priemyselné motory. Rozmery sú približné nominálne hodnoty v palcoch, ktoré sú v súlade s publikovanými tabuľkami NEMA MG 1 a sú určené skôr na predbežné rozvrhnutie než na konečné schválenie výkresu.
| Rám | Výška hriadeľa (D) | Priemer hriadeľa (U) | Zo základne do stredu (D) | Dĺžka chodidla (2E) | Typický rad HP |
|---|---|---|---|---|---|
| 48 | 3,00 palca | 0,500 palca | 3,00 palca | 3,75 palca | 1/4 až 3/4 |
| 56 | 3,50 palca | 0,625 palca | 3,50 palca | 4,50 palca | 1/3 až 3 |
| 143T | 3,50 palca | 0,875 palca | 3,50 palca | 5,50 palca | 1 až 1,5 |
| 145T | 3,50 palca | 0,875 palca | 3,50 palca | 6,50 palca | 1,5 až 3 |
| 182T | 4,50 palca | 1,125 palca | 4,50 palca | 7,50 palca | 3 až 5 |
| 184T | 4,50 palca | 1,125 palca | 4,50 palca | 8,50 palca | 5 až 7,5 |
| 213T | 5,25 palca | 1,375 palca | 5,25 palca | 9,50 palca | 7,5 až 10 |
| 215T | 5,25 palca | 1,375 palca | 5,25 palca | 11:00 palcov | 10 až 15 |
| 254T | 6,25 palca | 1,625 palca | 6,25 palca | 12,50 palca | 15 až 20 |
| 256T | 6,25 palca | 1,625 palca | 6,25 palca | 14,50 palca | 20 až 25 |
Čítanie tohto tabuľka rozmerov rámu motora správne znamená rozpoznať, že výška hriadeľa a priemer hriadeľa sa merajú spolu v pevných krokoch, takže zariadenie štandardizujúce niekoľko rodín rámov môže predpovedať požiadavky na spojku a drážku ešte predtým, než príde náhradný motor.
Dĺžka chodidla, uvedená vyššie ako rozmer 2E, je často hodnotou, ktorá skracuje inak jednoduchú výmenu. Dva motory s rovnakou výškou hriadeľa, ako napríklad 143T a 145T, sa priskrutkujú k základniam s rôznymi rozstupmi otvorov pre nohy, takže technik, ktorý pred objednaním náhradného dielu skontroluje iba výšku hriadeľa, môže skončiť s motorom, ktorý nebude zarovnaný s existujúcimi drážkami základnej dosky. Uchovávanie vytlačenej kópie tabuľky plných rozmerov v blízkosti podstavca dielov, namiesto spoliehania sa na pamäť vedúcich číslic, sa vyhne tejto opakovanej chybe.
Rozsahy výkonu uvedené v tabuľke sú skôr typické ako absolútne. Konštruktéri motorov môžu posunúť daný rám smerom k hornému koncu jeho rozsahu konských síl pomocou vylepšených materiálov vinutia alebo laminácií s vyššou účinnosťou, takže je bežné vidieť dva motory v rovnakom ráme oddelené viditeľným rozdielom v menovitom výkone. Ak je limitujúcim faktorom aplikácie nielen krútiaci moment, ale aj výkon, kontrola menovitého krútiaceho momentu na typovom štítku spolu s rozmermi rámu poskytuje ucelenejší obraz ako samotný výkon.
Rozmer medzi základňou a stredom, ktorý je vo väčšine tabuliek uvedený ako D, je dôležitý pre vertikálnu vzdialenosť v tesných inštaláciách, ako sú podzemné čerpacie stanice alebo uzavreté lyžiny zariadenia. Potvrdením tohto rozmeru pred objednávkou sa predchádza situácii, keď správne zostavený motor nemôže fyzicky odstrániť prekážku nad hlavou, keď je priskrutkovaný na miesto.
Vysvetlenie typov montáže motora NEMA C-Face
Prípona C označuje motor skonštruovaný pre tesnú montáž na čelnú montáž, najčastejšie spárovaný s čerpadlami, prevodovkami a dúchadlami, kde sa poháňané zariadenie priskrutkuje priamo k prednej časti motora, a nie cez pružnú spojku a samostatnú podperu ložiska.
Rozmery motora rámu 56C
The Rozmery motora rámu 56c označenie je jednou z najčastejšie špecifikovaných malých veľkostí C-face, pretože pokrýva široký rozsah zlomkových a nízkych integrálnych konských síl pri zachovaní kompaktného kruhu skrutky. Typický motor 56C používa 4,5-palcový priemer kruhu skrutiek so štyrmi montážnymi otvormi so závitom a 3,375-palcovým priemerom čapu, čo umožňuje presné sústredné zarovnanie s krytom čerpadla alebo reduktora.
Rámový motor 184TC
Posunúť sa v konských silách, Rámový motor 184tc kombinuje výšku hriadeľa 184T a vzor pätky s väčším 8,5 palcovým kruhom skrutiek a 6,625 palcovým čapovým registrom, ktorý zodpovedá vstupným prírubám prevodovky strednej veľkosti používaným v pohonoch dopravníkov, miešacích a miešacích systémoch.
Praktická poznámka do terénu: Rámy TC majú okrem čelnej montáže aj štandardné nožičky T-rámu, takže ten istý motor možno často inštalovať buď ako jednotku namontovanú na nohe, alebo priskrutkovať čelom k poháňanému zariadeniu, v závislosti od už nainštalovanej základne.
Okrem rodiny C-face existujú varianty D-face a P-base pre aplikácie, kde poháňané zariadenie potrebuje prírubové uchytenie bez predĺženia hriadeľa vyčnievajúceho za pevný register, alebo kde je pre určité konfigurácie čerpadla vyžadovaný projektovaný vzor základne. Tieto sú menej bežne špecifikované vo všeobecných priemyselných prácach, ale často sa vyskytujú pri manipulácii s kvapalinami a súpravách vertikálnych turbínových čerpadiel, kde je tolerancia axiálneho vyrovnania prísnejšia, než umožňujú typické inštalácie na pätke.
Zapadnutie čapu je potrebné zdôrazniť, pretože vykonáva viac mechanickej práce ako samotná kružnica skrutky. Register presne vycentruje hriadeľ motora na vstupnom otvore poháňaného zariadenia, zatiaľ čo kruh skrutky zaisťuje zostavu až vtedy, keď je už zarovnané zarovnanie. Register s nadmernou vôľou, dokonca aj o niekoľko tisícin palca, môže spôsobiť dostatočné radiálne hádzanie na skrátenie životnosti spojky alebo tesnenia na tesne spojenom čerpadle, čo je dôvod, prečo výrobcovia dodržiavajú prísnejšie tolerancie priemeru registra ako u väčšiny ostatných rozmerov rámu.
Vizualizácia montážneho vzoru C-Face
Nižšie uvedený diagram znázorňuje kľúčové meracie body uvedené na akomkoľvek hárku so špecifikáciou NEMA C-face: priemer kružnice skrutky, priemer čapu a dĺžka predĺženia hriadeľa.
Metrické vs NEMA rámy motora: kľúčové rozdiely
Zariadenia, ktoré získavajú zariadenia na medzinárodnej úrovni, často potrebujú porovnávať rámce NEMA s metrickými rámcami IEC. Tieto dva systémy sú postavené na rôznych základných jednotkách a nie sú priamo zameniteľné bez adaptéra alebo úplnej úpravy základnej dosky.
| Charakteristický | Rám NEMA | Metrický rám IEC |
|---|---|---|
| Jednotka veľkosti | Palce | milimetrov |
| Základ výšky hriadeľa | Rám number divided by 4 | Rám number equals shaft height directly |
| Vzor skrutky štandardný | NEMA MG 1 | IEC 60072 |
| Spoločná povrchová úprava hriadeľa | Palcové drážky | Metrické drážky |
| Typická oblasť použitia | Severná Amerika | Európa, Ázia, väčšina exportných trhov |
Častým bodom zmätku je, že niektoré čísla rámov IEC sa číselne podobajú ekvivalentom NEMA, ako napríklad metrický rám 132M sediaci v blízkosti rámu 145T NEMA v rozsahu konských síl, ale skutočná výška hriadeľa, vzor skrutiek a drážka pre pero sú rôzne, takže krížové dodávky dielov medzi týmito dvoma systémami bez overených výkresov sú častou príčinou neúspešných inštalácií.
Profil klinovej drážky je ďalšou oblasťou, kde sa tieto dva systémy líšia spôsobmi, ktoré je ľahké prehliadnuť. Hriadele NEMA zvyčajne používajú štvorcový alebo obdĺžnikový kľúč s veľkosťou zlomkových palcov, zatiaľ čo hriadele IEC používajú metrický kľúč s veľkosťou celých milimetrov s rôznym pomerom hĺbky k šírke. Náboj spojky vyvŕtaný a zaklinovaný pre jeden systém len zriedka akceptuje hriadeľ od druhého bez opracovania, aj keď sa priemer surového hriadeľa meria tesne v oboch systémoch.
Obstarávacie tímy pracujúce naprieč oboma štandardmi profitujú z udržiavania jednoduchého krížového referenčného listu s číslom rámu, výškou hriadeľa, priemerom hriadeľa a rozmerom drážky pre pero vedľa seba pre oba systémy, namiesto toho, aby sa spoliehali na menovitý výkon ako primárne kritérium zhody. Konská sila je najmenej spoľahlivé pole pre krížové referencie, pretože trieda účinnosti, pracovný cyklus a hodnotenie okolitej teploty posúvajú konskú silu, ktorú môže daný rám poskytnúť, nezávisle od jeho fyzických montážnych rozmerov.
Úvahy o grafe výmeny priemyselných motorov
An graf výmeny priemyselných motorov je užitočné len vtedy, keď predstavuje viac ako číslo snímky. Predtým, ako budete dva motory považovať za vzájomne zameniteľné, overte nasledujúce sekundárne faktory, pretože samotná zhoda veľkosti rámu nezaručuje zapadnutie.
- Dĺžka hriadeľa a šírka kľúčovej drážky, pretože dva motory, ktoré zdieľajú číslo rámu, sa môžu stále dodávať s rôznymi použiteľnými dĺžkami hriadeľa
- Umiestnenie a orientácia rozvodnej skrine vzhľadom na montážne nožičky
- Typ ložiska, najmä tam, kde hnané zaťaženie spôsobuje bočné alebo axiálne zaťaženie presahujúce štandardné hodnoty guľôčkových ložísk
- Typ krytu, pretože otvorený motor odolný voči kvapkaniu a úplne uzavretý motor chladený ventilátorom v rovnakom ráme budú mať rôzne celkové dĺžky a požiadavky na prietok chladiaceho vzduchu
- Vzor montážnych otvorov pre nohy, ktorý sa môže mierne líšiť medzi motormi vyrobenými podľa starších a novších revízií rovnakého štandardu
Hodnotenie pracovného cyklu si zaslúži vlastnú zmienku v každom kontrolnom zozname výmeny. Motor označený pre nepretržitú prevádzku a motor označený pre prerušovanú prevádzku môžu zdieľať rovnaký rám, ale jednotka pre prerušovanú prevádzku sa prehrieva, ak je zatlačená do nepretržitej aplikácie, bez ohľadu na to, ako dobre sa zhoduje mechanické uloženie. Rozhodnutia o výmene založené výlučne na geometrii rámu bez krížovej kontroly pracovného cyklu a triedy izolácie na typovom štítku sú bežným zdrojom predčasného zlyhania vinutia po inak úspešnej fyzickej inštalácii.
Napäťová a frekvenčná kompatibilita dopĺňa bezrozmerné kontroly, ktoré patria k akémukoľvek porovnávaniu rámov. Dva motory môžu zdieľať identické označenie rámu pri navíjaní pre rôzne napäťové triedy alebo frekvencie vedenia, takže výmenná tabuľka používaná na obstarávanie by mala vždy uvádzať údaje z elektrického štítku vedľa údajov o mechanickom ráme, nie ako samostatný krok vyhľadávania vykonaný neskôr v procese.
Keď je motor spárovaný s reduktorom, kompatibilita rámu sa rozširuje aj na vstup reduktora. V prípade úzko spriahnutých hnacích ústrojenstiev prispôsobenie správne zostaveného motora k jednotke, ako je napr špirálový prevodový motor s paralelným hriadeľom série f vyžaduje pred konečnou montážou potvrdiť, že vstupná príruba reduktora, priemer hriadeľa a smer otáčania sú zarovnané s vybraným rámom motora.
Výber veľkosti rámu pre párovanie prevodového motora a reduktora
Výber rámu sa stáva dôležitejším, keď reduktor vstúpi do hnacieho ústrojenstva, pretože vstupná geometria reduktora, nielen hriadeľ motora, určuje, či sa daný rám fyzicky priskrutkuje. Špirálové konštrukcie s paralelným hriadeľom sú bežnou voľbou tam, kde sú prioritou kompaktná inline stopa a vysoká účinnosť pri miernych redukčných pomeroch.

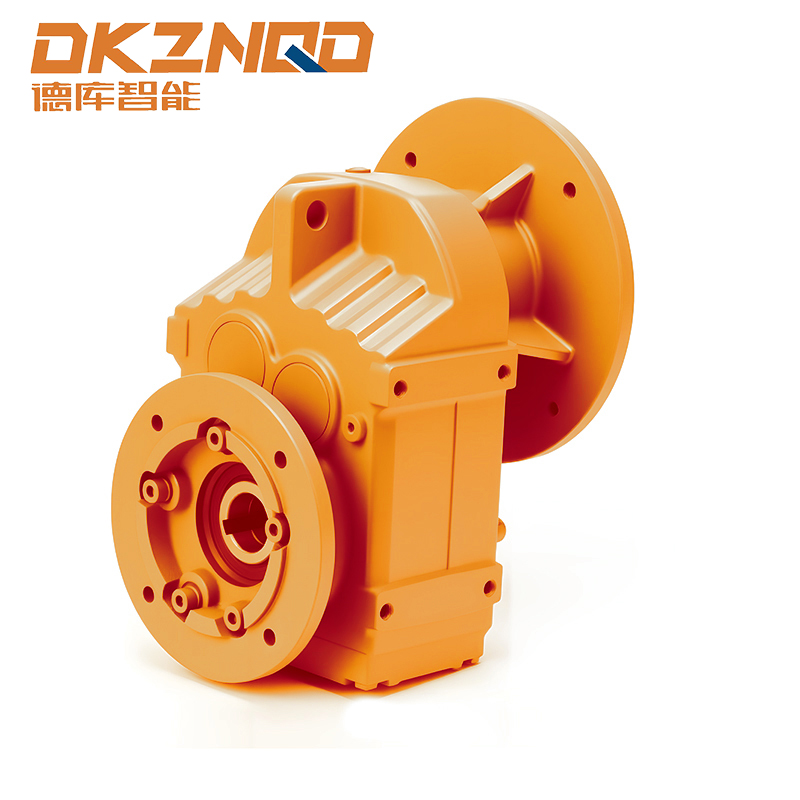

A špirálový prevodový motor s paralelným hriadeľom zostava zvyčajne integruje rámový motor NEMA alebo IEC priamo na stupeň so špirálovým prevodom, takže montážne rozhranie, priemer hriadeľa a smer otáčania je potrebné pred objednávkou skontrolovať podľa vstupnej špecifikácie reduktora, a nie predpokladať zo samotného čísla rámu.
Zariadeniam, ktoré sa štandardizujú na jednej rade reduktorov na viacerých výrobných linkách, je často jednoduchšie najprv opraviť veľkosť rámu motora a potom vybrať vhodnú možnosť vstupu reduktora, než pracovať v opačnom poradí.
Výstupný krútiaci moment a prevádzkový faktor sú dva údaje, ktoré možno najpravdepodobnejšie prehliadnuť, keď je zostava prevodového motora špecifikovaná výlučne podľa veľkosti rámu motora. Správne zostavený motor priskrutkovaný k poddimenzovanému reduktoru sa bude stále otáčať, ale prevodový stupeň reduktora sa môže pri trvalom zaťažení predčasne opotrebovať, najmä v aplikáciách s častými štartmi, nárazovým zaťažením alebo predĺženou prevádzkou v blízkosti hornej časti pásma menovitého krútiaceho momentu. Spoľahlivejším prístupom k dimenzovaniu je posúdenie prevádzkového faktora reduktora oproti skutočnému pracovnému cyklu poháňaného zariadenia, a nie na základe samotného výkonového štítku.
Orientácia montáže tiež ovplyvňuje výber prevodového motora takým spôsobom, že rámová tabuľka iba pre motor nezachytí. Špirálovitá jednotka s paralelným hriadeľom určená na horizontálnu montáž môže vyžadovať inú hladinu mazacej náplne alebo upravené umiestnenie odvzdušňovača, ak je namiesto toho rovnaké puzdro namontované vertikálne. Potvrdením zamýšľanej montážnej orientácie pomocou listu so špecifikáciami reduktora pred dokončením výberu rámu motora sa vyhnete nákladným úpravám poľa po inštalácii.
Typ krytu a jeho vplyv na výber rámu
Číslo rámu určuje montážnu geometriu, ale typ krytu určuje celkový fyzický obal a správanie chladenia a tieto dva sú často zamieňané počas špecifikácie. Otvorený motor odolný voči kvapkaniu a úplne uzavretý motor chladený ventilátorom postavený na rovnakom označení rámu budú mať stále rovnakú výšku hriadeľa, vzor skrutiek a rozstup nôh, no budú sa líšiť celkovou dĺžkou, priemerom vonkajšieho krytu ventilátora a požiadavkami na svetlosť prúdenia vzduchu.
Otvorte kryty odolné voči kvapkaniu
Otvorené konštrukcie odolné voči kvapkaniu sa pri chladení spoliehajú na okolitý vzduch nasávaný priamo cez vinutia, čo udržuje celkovú dĺžku motora kratšiu, ale obmedzuje použitie na relatívne čisté, suché vnútorné prostredie, kde sa vo vnútri dutiny vinutia nehromadí polietavý prach alebo vlhkosť.
Úplne uzavreté skrine chladené ventilátorom
Úplne uzavreté konštrukcie chladené ventilátorom izolujú vinutia od okolitej atmosféry a spoliehajú sa na externý ventilátor a plášť namontovaný na hriadeli, ktorý posúva vzduch cez rebrované rebrá krytu. To zvyšuje dĺžku a niekedy aj šírku motora v porovnaní s otvorenou kvapkajúcou jednotkou rovnakého rámu, čo je dôležité, keď je voľný priestor okolo motora už tesný.
| Typ krytu | Spôsob chladenia | Typické prostredie | Relatívna dĺžka |
|---|---|---|---|
| Otvorte Drop-Proof | Priame prúdenie okolitého vzduchu | Čistý, suchý interiér | Kratšie |
| Úplne uzavretý, chladený ventilátorom | Externý ventilátor nad rebrovaným krytom | Zaprášené, vlhké, priľahlé vonku | Dlhšie |
| Úplne uzavretý Nevetraný | Pasívne žiarenie a konvekcia | Nízky pracovný cyklus, kontaminovaný vzduch | Podobne ako TEFC |
Pretože výber krytu mení celkové rozmery krytu bez zmeny samotného montážneho rámu, je založený akýkoľvek kontrolný zoznam obstarávania štandardné rozmery rámu motora by mal považovať typ krytu za povinné doplnkové pole, nie ako voliteľnú poznámku, najmä pri projektoch modernizácie, kde sa náhradný motor musí montovať do existujúceho krytu zariadenia alebo krytu spojky.
Bežné chyby veľkosti rámu a ako sa im vyhnúť
| Omyl | Dôsledok | Prevencia |
|---|---|---|
| Zhodujú sa iba dve prvé číslice | Nezhoda medzi nohami, motor nebude priskrutkovaný k existujúcej základni | Vždy potvrďte označenie celého rámca vrátane tretej číslice a prípony |
| Ignorovanie typu krytu pri výmene | Nesúlad celkovej dĺžky, rušenie inštalačnej krabice | Krížovo skontrolujte kód krytu vedľa čísla rámu |
| Za predpokladu zámeny rámcov IEC a NEMA | Nesúlad vzoru skrutiek a priemeru hriadeľa | Použite konverzné tabuľky výrobcu, nie blízkosť čísla rámu |
| Prehliadajúca dĺžka hriadeľa na jednotkách C-face | Nedostatočný záber vo vývrte spojky alebo reduktora | Overte použiteľnú dĺžku hriadeľa podľa špecifikácie poháňaného zariadenia |
Väčšina zlyhaní inštalácie súvisiacich s rámom má pôvod v spoliehaní sa na jediný rozmer v izolácii. Dôkladná kontrola oproti úplnému štandardné rozmery rámu motora plechu, krycieho hriadeľa, vzoru skrutiek a krytu dohromady, zabraňuje väčšine problémov s montážou na mieste predtým, ako sa motor vôbec odstráni.
Často kladené otázky
Q1: Ako rýchlo odhadnem výšku hriadeľa z čísla rámu NEMA?
Vydeľte prvé dve číslice čísla rámca štyrmi. Výsledkom je výška stredovej čiary hriadeľa v palcoch nad montážnou základňou.
Otázka 2: Čo znamená prípona T na označení rámu NEMA?
Prípona T označuje štandardizovaný rám zavedený s cieľom zjednotiť rozmery hriadeľa a montáže medzi výrobcami, čím nahrádza predchádzajúce neštandardizované série rámov.
Otázka 3: Môže byť motor rámu 56C nainštalovaný bez komponentu poháňaného čelnou montážou?
Áno, mnoho motorov 56C obsahuje montážne otvory pre nohy aj prednú montáž, čo umožňuje obe konfigurácie v závislosti od aplikácie.
Otázka 4: Je bezpečné nahradiť motor IEC za rámový motor NEMA, ak sa výkon zhoduje?
Samotná konská sila nestačí. Priemer hriadeľa, vzor skrutiek a štandardy klinových drážok sa medzi týmito dvoma systémami líšia, takže priama náhrada zvyčajne vyžaduje zmenu dosky adaptéra alebo spojky.
Otázka 5: Prečo majú dva motory s rovnakým číslom rámu niekedy rozdielne dĺžky hriadeľa?
Rámové normy stanovujú výšku a priemer hriadeľa, ale použiteľná dĺžka predĺženia hriadeľa sa môže líšiť podľa výrobcu v rámci povolenej tolerancie, takže by mala byť vždy potvrdená podľa aplikačného výkresu.
