1. Základná architektúra priemyselných prevodových reduktorov
An priemyselný reduktor (alebo redukčná prevodovka ) je mechanická zostava, ktorá znižuje otáčky vstupného hriadeľa a zároveň proporcionálne zvyšuje výstupný krútiaci moment. V moderných pohonných jednotkách je rv šnekový prevod rodina predstavuje špecializovanú podmnožinu pravouhlý závitovkový prevod konštrukcie, kde závitovkový hriadeľ pretína os závitovkového kolesa pod uhlom 90 stupňov. Táto konfigurácia je nevyhnutná, keď priestorové obmedzenia bránia inline montáži a motor redukcie prevodovky .
Na rozdiel od špirálových alebo planetárnych jednotiek, založených na červoch priemyselné prevodovky dosiahnuť vysoké redukčné pomery v jednom stupni – zvyčajne od 5:1 do 100:1. Pre extrémne nároky dvojstupňová prevodovka so závitovkovým prevodom môže dosiahnuť pomery presahujúce 3000:1. Vlastná klznosť medzi bronzovým závitovkovým kolesom a kalenou oceľovou závitovkou generuje väčšie trenie ako ozubené kolesá s valivými prvkami, čo priamo ovplyvňuje tepelné riadenie a stratégiu mazania.
2. Pravouhlý závitovkový prevod: Kinematické výhody
Definujúca geometria a pravouhlý závitovkový prevod umožňuje 90-stupňové presmerovanie výkonu bez kužeľových prevodov. Toto kompaktné usporiadanie je rozhodujúce pre automaticky riadené vozidlá, dopravníkové systémy a baliace stroje, kde redukcia rýchlosti pre elektromotor musí zapadnúť do úzkych rámov. Nižšie je anotovaná SVG reprezentácia toku krútiaceho momentu vo vnútri typického závitovkový reduktor s dutým hriadeľom .
Pri výbere a prevodovka so závitovkovým prevodom Variant s dutým hriadeľom eliminuje potrebu samostatnej výstupnej spojky priamo namontovanej na hriadele hnaného stroja. To znižuje zotrvačnosť a axiálny priestor až o 30% v porovnaní s dizajnom s pevným hriadeľom závitovkový reduktor s dutým hriadeľom konfigurácie preferovanou voľbou pre miešadlá, závitovky a pohony otočných tanierov.
3. Výkonnostné metriky: Worm vs. Helical vs. Planetárne redukcie
Inžinierske rozhodnutia sú často jamkové priemyselné prevodovky s červovou technológiou proti špirálovým alebo planetárnym alternatívam. Nižšie uvedená tabuľka sumarizuje kľúčové rozdiely medzi štyrmi kritériami kritickými pre a motor redukcie prevodovky používané v nepretržitých prevádzkových cykloch.
| Parameter | Reduktor šnekového prevodu | Helical Inline | Planetárny |
|---|---|---|---|
| Jednostupňový maximálny pomer | 100:1 | 8:1 | 10:1 |
| Spätná ovládateľnosť | Samosvorný (bez možnosti spätného pohonu) | Plne reverzibilné | Plne reverzibilné |
| Špičkový rozsah účinnosti | 70 % – 92 % | 94 % – 98 % | 95 % – 97 % |
| Hladina hluku (dB @ 1 m) | 58 – 68 | 65 – 78 | 62 – 72 |
Všimnite si, že zatiaľ čo a závitovková prevodovka s vysokým krútiacim momentom obetuje účinnosť v porovnaní so špirálovými jednotkami, jej vlastná samosvorná vlastnosť (nad určitými pomermi, zvyčajne >30:1) eliminuje potrebu externých bŕzd pri zdvíhacích a parkovacích aplikáciách. A redukcia rýchlosti pre elektromotor ktorý vyžaduje prídržný krútiaci moment bez spotreby energie, robí šnekové konštrukcie jedinečne vhodné pre navijaky a zdvíhacie zariadenia.
4. Dimenzovanie ťažkých priemyselných redukcií: Záťaž a tepelné faktory
Vysokovýkonné priemyselné reduktory musia byť vybrané na základe tepelného výkonu, nielen mechanického špičkového krútiaceho momentu. Tepelný výkon AGMA (American Gear Manufacturers Association) definuje maximálny trvalý vstupný výkon pred rozpadom maziva. Údaje z terénu z aplikácií manipulácie s materiálom ukazujú, že poddimenzovanie a redukčná prevodovka len o 15 % znižuje životnosť o viac ako 50 % v dôsledku zrýchleného opotrebovania bronzového šnekového kolesa.
4.1 Kritické parametre výberu pre pravouhlé závitovkové prevodovky
- Servisný faktor: Pre dopravníky so stredným rázom použite 1,25; pre drviče alebo mixéry použite minimálne 1,75.
- Obmedzenie vstupnej rýchlosti: Väčšina rv šnekový prevod jednotky akceptujú 1400-1800 ot./min., ale pri otáčkach nad 2000 ot./min. sú potrebné vyvážené závitovkové hriadele a syntetické mazivá.
- Orientácia montáže: Jednotky s dutým hriadeľom musia špecifikovať reakčné tyče namontované na pätke, na prírube alebo na torznom ramene.
V jednej automobilovej montážnej linke dodatočne vybaviť konvenčné redukčné prevody s paralelným hriadeľom za kompaktné pravouhlý závitovkový prevods znížená obálka hnacieho ústrojenstva o 42 % pri zachovaní 88 % účinnosti, a to výlučne vďaka optimalizovanému pomeru stredovej vzdialenosti a nútenej cirkulácii oleja.
Pre cyklickú prevádzku (napr. indexovacie stoly) vždy overte povolený rozbehový moment: a motor redukcie prevodovky so šnekovým pohonom vydrží až 200 % nominálneho krútiaceho momentu po dobu 2-3 sekúnd, ale tepelná rovnováha určuje pracovný cyklus RMS.
5. Stratégie mazania pre šnekové prevodovky s dlhou životnosťou
Klzné trenie v a prevodovka so závitovkovým prevodom vytvára značné teplo. Prémiové syntetické polyglykolové (PG) oleje prekonávajú minerálne oleje znížením teploty v ustálenom stave o 10-15°C. Pre a vysokovýkonné priemyselné reduktory aplikácia beží 24 hodín denne, 7 dní v týždni, intervaly výmeny oleja siahajú od 4 000 hodín (minerálny) do 12 000 hodín (syntetický). V tabuľke nižšie sú uvedené odporúčané stupne viskozity na základe okolitých podmienok.
| Rozsah okolitej teploty (°C) | Minerálny olej ISO VG | Syntetické PAO/PG | Interval výmeny oleja (hodiny) |
|---|---|---|---|
| -10 až 15 | VG 150 | VG 100 | 5000 |
| 15 až 40 | VG 220 | VG 150 | 4000 |
| 40 až 60 | VG 320 | VG 220 | 2500 |
Pre závitovkový reduktor s dutým hriadeľom pri modeloch s vertikálnou orientáciou výstupu môže byť mazanie rozstrekom oleja pri vzdialenosti od stredu 4" nedostatočné; nútená cirkulácia oleja alebo mazanie mazivom (s o 50 % kratšími intervalmi domazávania) sa stáva povinným.
6. Prispôsobenie prevodových redukčných motorov k pohonom s premenlivou frekvenciou
Keď a motor redukcie prevodovky spája šnekovú redukciu s elektromotorom, prevádzka VFD pod 20 Hz znižuje vnútorné chladenie. Rýchlosť kĺzania šnekového kolesa úmerne klesá, čím sa riskuje medzné mazanie. Preto pre aplikácie vyžadujúce široký rozsah rýchlosti (napr. indexovanie balenia) vyberte a pravouhlý závitovkový prevod s pomocnými chladiacimi rebrami a samostatným ventilátorom poháňaným motorom. Testy v teréne ukazujú, že a redukcia rýchlosti pre elektromotor bežiaci na 15 Hz bez núteného chladenia stráca 35 % svojej tepelnej kapacity.
Ak používate štandard priemyselné prevodovky v balení s adaptérom motora IEC vždy zaistite, aby vstupné tesnenie vydržalo maximálne otáčky motora, nielen nominálne otáčky. veľa rv šnekový prevod poruchy pochádzajú z prehriatia tesniaceho okraja spôsobeného nadmernými otáčkami počas podmienok prepätia VFD.
7. Výkon inšpirovaný prípadom: Šneková prevodovka s vysokým krútiacim momentom v dopravných systémoch
Závod na plnenie nápojov nahradil 30 % svojich špirálových úkosových redukcií závitovková prevodovka s vysokým krútiacim momentom jednotky rovnakej veľkosti rámu. Počas 18 mesiacov boli na 24 výrobných linkách zaznamenané tieto údaje:
- Celkové prestoje v dôsledku poruchy prevodovky sa znížili o 22 % (samoblokovanie šneku zabránilo spätnému chodu rázového zaťaženia).
- Priemerný výstupný krútiaci moment sa zvýšil o 17 % pri rovnakej intenzite prúdu motora vďaka optimalizovaným uhlom nábehu závitovky.
- Náklady na údržbu za redukčná prevodovka klesol z 340 USD/rok na 210 USD/rok, predovšetkým kvôli dlhšej životnosti ropy.
To dokazuje, že dobre špecifikovaný prevodovka so závitovkovým prevodom môže prekonať tradičné konštrukcie v spoľahlivosti aj v celkových nákladoch na vlastníctvo, najmä tam, kde prevláda vysoká nárazová záťaž a obmedzený prístup.

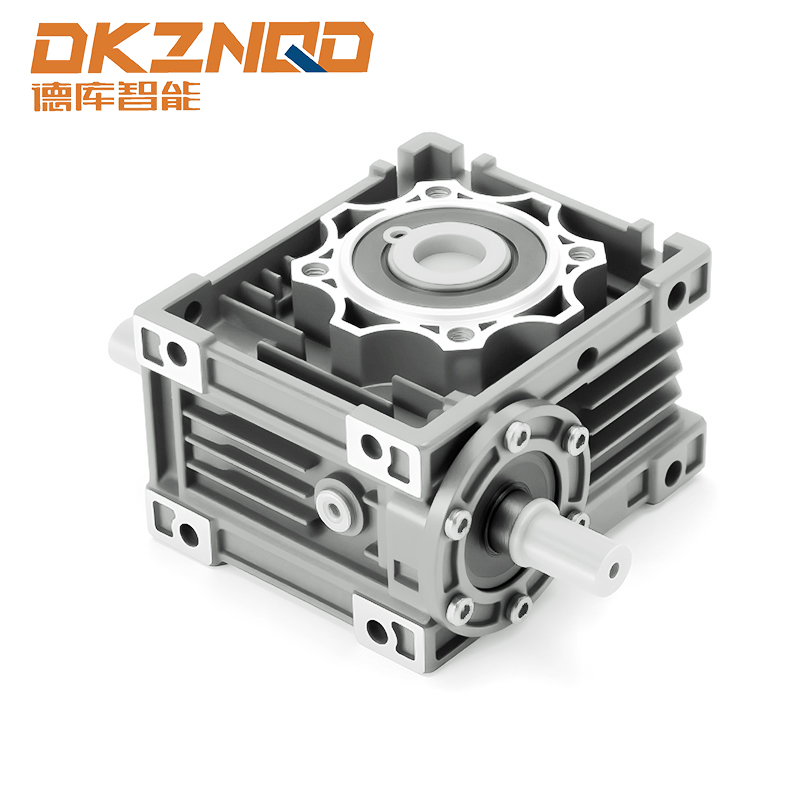

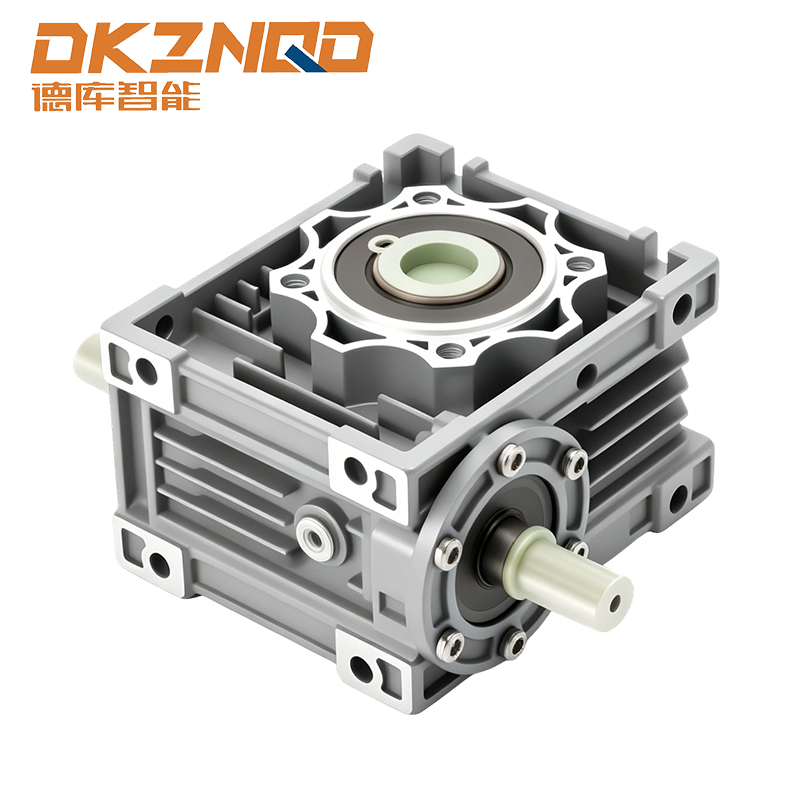

Prierez typického šnekového reduktora RV zvýrazňujúci rozhranie kaleného oceľového šneku a bronzového kolesa 8. Odborné odpovede na bežné otázky týkajúce sa redukcie
Q1: Aká je typická účinnosť prevodovky so závitovkovým prevodom?
Jednostupňové šnekové jednotky sa pohybujú od 70% účinnosti pri pomere 100:1 až po 92% pri pomere 5:1. Pre závitovková prevodovka s vysokým krútiacim momentom aplikácie pri nepretržitom zaťažení očakávajte 80-85% so správnym syntetickým olejom. Dvojstupňové návrhy klesnú na 50-65%, ale ponúkajú pomery nad 1000:1.
Q2: Môže byť pravouhlý závitovkový reduktor spätne poháňaný z výstupnej strany?
Vo všeobecnosti nie. Pri pomeroch presahujúcich 30:1 uhol trenia presahuje uhol predstihu, čím vzniká samosvorný stav. Toto robí pravouhlý závitovkový prevods ideálne pre kladkostroje a parkovacie brzdy. Pre pomery nižšie ako 15:1 je možná obmedzená spätná jazda, ale pozrite si údaje výrobcu o zmene krútiaceho momentu.
Otázka 3: Ako si môžem vybrať medzi závitovkovým reduktorom s dutým hriadeľom a plným hriadeľom?
Vyberte si závitovkový reduktor s dutým hriadeľom pri priamej montáži na hriadeľ stroja (napr. remenica dopravníka, hriadeľ miešadla) šetrí miesto a eliminuje spojky. Verzie s pevným hriadeľom sú vhodnejšie, keď je reakcia ramena krútiaceho momentu nepredvídateľná alebo keď sa používajú obmedzovače krútiaceho momentu. Dutý hriadeľ tiež znižuje priečne zaťaženie až o 40 %.
Q4: Sú vysokovýkonné priemyselné reduktory so závitovkovým prevodom vhodné na prevádzku 24/7?
Áno, ale tepelné dimenzovanie je kritické. Pre nepretržitú prevádzku vyberte jednotku s prevádzkovým faktorom aspoň 1,4 a núteným chladením oleja, ak okolitá teplota presahuje 35 °C. veľa vysokovýkonné priemyselné reduktory v banských dopravníkoch beží 20 000 hodín s odberom vzoriek oleja každé 3 mesiace a syntetickými mazivami.
Otázka 5: Aká je životnosť šnekového reduktora RV pri menovitom zaťažení?
An rv šnekový prevod správne namazané a zarovnané zvyčajne poskytujú 15 000-25 000 hodín životnosti L10 (90 % prežitie). Opotrebenie bronzového kolesa je primárnym limitom; po 12 000 hodinách skontrolujte vôľu. Používanie motor redukcie prevodovky s mäkkým štartom môže zdvojnásobiť životnosť šnekového kolesa.
