Pochopenie úlohy riadenia rýchlosti v kvapalinových systémoch
Priemyselná výroba a zariadenia na spracovanie tekutín sa vo veľkej miere spoliehajú na motorizované systémy na pohyb kvapalín, plynov a materiálov. Historicky tieto systémy pracovali pri konštantnej rýchlosti a spoliehali sa na mechanické škrtiace zariadenia, ako sú ventily, tlmiče alebo obtokové slučky na reguláciu prietoku a tlaku. Tento tradičný prístup prináša značné mechanické namáhanie, skracuje životnosť zariadenia a plytvá značným množstvom elektrickej energie. Na riešenie týchto prevádzkových neefektívností využívajú moderné priemyselné systémy technológiu elektronickej regulácie otáčok na priame prispôsobenie výkonu motora požiadavkám v reálnom čase.
V čerpacích aplikáciách spotreba kvapaliny neustále kolíše v závislosti od výrobných cyklov, zmien tlaku v systéme a požiadaviek na spracovanie. Spustenie čerpadla pri plnej rýchlosti pri škrtení výkonu pomocou riadiaceho ventilu je ekvivalentné jazde vozidla s úplne zošliapnutým plynovým pedálom pri regulácii rýchlosti vozidla pomocou brzdového pedálu. Elektronická regulácia otáčok eliminuje tento odpad dynamickou zmenou rýchlosti otáčania hlavného motora. Táto technická analýza skúma základné inžinierske princípy riadenia rýchlosti, dynamiky tekutín a integrácie presných mechanických pohonov v náročných aplikáciách.
Definovanie technológie: Čo je VFD?
Keď sa inžinierske tímy stretnú so systémami priemyselných tekutín, často vyvstáva základná otázka: čo je vfd a ako sa spája s existujúcou infraštruktúrou? Pohon s premenlivou frekvenciou, bežne označovaný ako VFD, je elektronické zariadenie na premenu výkonu používané na reguláciu rýchlosti a krútiaceho momentu trojfázového indukčného motora. Manipuláciou s frekvenciou a napätím elektrickej energie dodávanej do motora pohon umožňuje operátorom dosiahnuť plynule nastaviteľnú reguláciu rýchlosti v celom prevádzkovom rozsahu poháňaného zariadenia.
Porozumenie čo je vfd vyžaduje sa pozerať nad rámec jednoduchého nastavenia rýchlosti; je to inteligentný manažér napájania. V typických priemyselných prostrediach sa elektrická energia dodáva ako striedavý prúd s pevnou frekvenciou, typicky päťdesiat alebo šesťdesiat hertzov. Indukčný motor pripojený priamo na toto napájanie sa bude otáčať pevnou synchrónnou rýchlosťou určenou počtom magnetických pólov v statore motora. A čo je frekvenčný menič systém narúša tento rigidný vzťah premenou prichádzajúceho striedavého prúdu s pevnou frekvenciou na striedavý výstup s premenlivou frekvenciou a premenlivým napätím. Táto schopnosť premieňa štandardný motor s pevnou rýchlosťou na zariadenie s nastaviteľnou rýchlosťou, ktoré je schopné presne riadiť proces.
Realizácia pohony s premenlivou frekvenciou vfds pokrýva nespočetné množstvo priemyselných oblastí vrátane úpravní vody, zariadení na chemické spracovanie, chladiacich veží a ropných rafinérií. V rámci týchto prostredí a pohon s premenlivou frekvenciou pre čerpadlá slúži ako primárny mechanizmus pre vyvažovanie hydrauliky systému, zabraňuje vodnému rázu a minimalizuje spotrebu energie. Nastavením otáčok motora tak, aby zodpovedali presným krivkám systému, tieto pohony eliminujú potrebu obmedzujúcich mechanických ventilov, čím sa zvyšuje spoľahlivosť a opakovateľnosť procesu.
Ako funguje frekvenčný menič: Tri vnútorné stupne
Konverzia elektrickej energie s pevnou frekvenciou na výstup s nastaviteľnou frekvenciou zahŕňa tri odlišné elektrické podsystémy pracujúce v sérii vo vnútri krytu pohonu. Tieto stupne postupne usmerňujú, filtrujú a invertujú elektrickú energiu, čím zaisťujú, že pripojený motor dostane vysoko kontrolovanú elektrickú vlnu.
Fáza usmerňovača
Počiatočný stupeň pozostáva z polovodičového usmerňovacieho mostíka, ktorý prijíma prichádzajúce trojfázové striedavé napätie z rozvodnej siete. Využitím poľa vysokovýkonných diód alebo kremíkom riadených usmerňovačov tento stupeň premieňa obojsmerný striedavý prúd na jednosmerný jednosmerný prúd. Tento proces predstavuje základný krok odpojenia motora od frekvencie siete.
Filter DC zbernice
Výstup z usmerňovacieho stupňa je pulzujúce jednosmerné napätie, ktoré obsahuje výrazné elektrické zvlnenie. Druhý stupeň využíva masívnu skupinu vysokovýkonných kondenzátorov, často spárovaných s indukčnými tlmivkami, na vyhladenie týchto výkyvov. Tento filtrovaný medzistupeň poskytuje čistý a stabilný zásobník vysokonapäťového jednosmerného prúdu pre konečnú fázu konverzie.
Invertorový stupeň
Konečná fáza využíva vysokorýchlostné izolované bipolárne tranzistory na konverziu stabilného napätia DC zbernice späť na striedavý priebeh. Zapínaním a vypínaním týchto tranzistorov tisíckrát za sekundu vytvára menič sériu napäťových impulzov. Táto technika, známa ako modulácia šírky impulzov, syntetizuje simulovaný priebeh sínusového prúdu pri presnej frekvencii a napätí, ktoré proces vyžaduje.
Dynamika čerpania a operácie s premenlivou rýchlosťou
Aby sa maximalizovala užitočnosť hardvéru na ovládanie rýchlosti, musia inžinieri vyhodnotiť špecifické fyzikálne zákony, ktorými sa riadi poháňané zariadenie. Odstredivé čerpadlá, ktoré tvoria prevažnú väčšinu priemyselných systémov distribúcie tekutín, fungujú na základe špecifického súboru fyzikálnych princípov známych ako zákony afinity. Tieto matematické vzťahy určujú, ako zmeny rýchlosti hriadeľa ovplyvňujú prietok, výtlačný tlak a brzdný výkon.
Podľa týchto princípov sa prietok tekutiny mení v priamej, lineárnej úmere so zmenou rýchlosti hriadeľa. Výtlačný tlak alebo dopravná výška vyvinutá čerpadlom sa však mení úmerne so štvorcom zmeny rýchlosti. Najkritickejšie je, že elektrická energia spotrebovaná motorom sa mení úmerne s kockou zmeny rýchlosti. Tento kubický vzťah tvorí matematický základ pre výnimočné možnosti úspory energie realizované prostredníctvom moderného riadenia otáčok motora.
Pri použití regulácie otáčok VFD pre priemyselné čerpadlá aj malé zníženie prevádzkových otáčok vedie k neúmerne veľkému zníženiu spotreby energie. Napríklad zníženie otáčok motora čerpadla o dvadsať percent má za následok zníženie teoretickej potreby výkonu o takmer päťdesiat percent. Vďaka tomu je regulácia s premenlivou rýchlosťou nekonečne lepšia ako mechanické škrtenie, kde motor naďalej čerpá plný výkon a zároveň bojuje proti zatvorenému ventilu, pričom energiu mrhá teplom a trením v telese čerpadla.
Kvantifikovateľné výhody implementácie VFD do čerpacej infraštruktúry
Integrácia modernej výkonovej elektroniky do infraštruktúry na manipuláciu s kvapalinami poskytuje komplexné prevádzkové výhody, ktoré ďaleko presahujú jednoduchú úsporu energie. Tieto výhody priamo ovplyvňujú spoľahlivosť závodu, rozpočty na údržbu a presnosť procesu.
- Výrazné úspory energie: Prispôsobením spotreby elektrickej energie požiadavkám procesu v reálnom čase zariadenia eliminujú plytvanie energiou, ktoré je súčasťou obtokových systémov a škrtiacich regulačných ventilov.
- Schopnosti mäkkého štartu: Elektronické ovládanie eliminuje vysoký nábehový prúd počas zrýchľovania motora, zabraňuje lokalizovaným poklesom napätia a znižuje mechanické otrasy v celej hnacej sústave.
- Presná regulácia procesu: Integrácia spätnej väzby s uzavretou slučkou umožňuje meniču dynamicky upravovať otáčky na základe tlakových, teplotných alebo prietokových vysielačov, čím sa stabilizuje celkový proces.
- Predĺžená životnosť mechanického opotrebovania: Prevádzka pri nižších otáčkach znižuje opotrebovanie obežných kolies čerpadla, mechanických tesnení hriadeľa a vnútorných ložísk, čím sa predlžuje stredný čas medzi poruchami.
- Odstránenie vodného kladiva: Naprogramované rampy zrýchlenia a spomalenia zabraňujú náhlym zmenám rýchlosti v potrubných systémoch, čím zabraňujú katastrofickým tlakovým rázom.
Nižšie uvedená tabuľka zdôrazňuje prevádzkové rozdiely medzi tradičnými čerpacími systémami s pevnou rýchlosťou a modernizovanými inštaláciami pohonov s premenlivou frekvenciou v kritických technických parametroch.
| Operačný parameter | Pevná rýchlosť so škrtiacim ventilom | Ovládanie pohonu s premenlivou frekvenciou |
|---|---|---|
| Spotreba energie motora | Zostáva vysoká bez ohľadu na skutočné požiadavky na prietok tekutiny | Kubická mierka so znížením otáčok motora |
| Spustenie aktuálneho nábehu | Až šesť až osemnásobok normálneho prúdu pri plnom zaťažení | riadené zrýchlenie; nikdy neprekročí hodnotu pri plnom zaťažení |
| Mechanické namáhanie tesnení | Vysoká vďaka protitlaku a konštantnej prevádzke pri najvyššej rýchlosti | Minimalizované vďaka zníženým rýchlostiam hriadeľa a nízkym vibráciám |
| Riadenie tlaku v systéme | Regulované mechanickým obmedzením; náchylné na náhle skoky | Bezproblémové udržiavanie prostredníctvom elektronických spätnoväzbových slučiek |
| Systémový účinník | Výrazne degraduje pri zníženom mechanickom zaťažení | Udržiavané na vysokej úrovni v celom prevádzkovom rozsahu |
Klasifikácia krútiaceho momentu a alternatívne priemyselné aplikácie
Zaťaženia priemyselných strojov sú vo všeobecnosti rozdelené do dvoch hlavných typov na základe požiadaviek na krútiaci moment: premenlivý krútiaci moment a konštantný krútiaci moment. Odstredivé čerpadlá a ventilátory predstavujú premenlivé krútiace momenty, pri ktorých sa požadovaný krútiaci moment zvyšuje s druhou mocninou otáčok. Na rozdiel od toho objemové čerpadlá, dopravníkové systémy, piestové miešačky a kompresory vyžadujú rovnaký krútiaci moment bez ohľadu na prevádzkovú rýchlosť.
Implementácia aplikácií VFD s konštantným krútiacim momentom vyžaduje odlišné technické špecifikácie v porovnaní so štandardnými inštaláciami odstredivých čerpadiel. Pre zaťaženie konštantným krútiacim momentom musí menič poskytovať konzistentný prúdový výstup v celom svojom frekvenčnom rozsahu, aby sa zabezpečilo, že motor dokáže prekonať odpor pri nízkych rýchlostiach bez prehriatia. Vysokovýkonné priemyselné miešačky alebo objemové čerpadlá sa spoliehajú na tieto špecializované nastavenia, aby zvládli kvapaliny s vysokou viskozitou bez zastavenia počas nízkorýchlostných cyklov.
Podobne kompresor s premenlivou frekvenciou predstavuje ďalšiu bežnú aplikáciu s konštantným krútiacim momentom, ktorá sa nachádza v priemyselných výrobných závodoch. Vzduchové kompresory čelia rýchlo sa meniacim požiadavkám na vzduch počas výrobnej zmeny. Použitie pohonu s nastaviteľnou rýchlosťou umožňuje kompresoru modulovať svoju rýchlosť otáčania, aby sa udržal dokonale stabilný tlak vzduchu v systéme, čím sa eliminujú vysoko neefektívne cykly štart-stop alebo nepretržité voľnobehy bez zaťaženia typické pre štandardné schémy riadenia kompresorov.
Synergia mechanického pohonu: Spojenie VFD s vysokoúčinným prevodom
Zatiaľ čo elektronická regulácia otáčok optimalizuje elektrický vstup do motora, mechanický prevodový systém zodpovedný za dodávanie tohto výkonu do poháňaného zariadenia musí byť rovnako optimalizovaný. Priemyselné systémy s vysokým dopytom vyžadujú robustné mechanické komponenty schopné zvládnuť premenlivé otáčky, reverzné zaťaženie a profily vysokého krútiaceho momentu bez toho, aby došlo k zníženiu celkovej účinnosti systému.

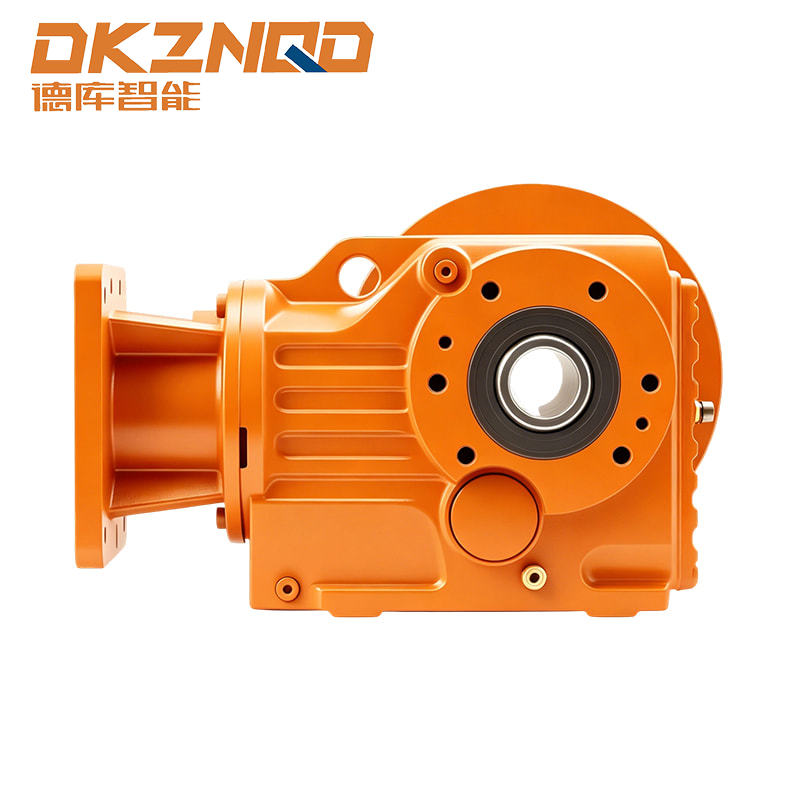

Obrázok nižšie zobrazuje typickú konfiguráciu vysokovýkonného priemyselného prevodového motora, ktorá je navrhnutá tak, aby zvládala náročné profily s premenlivou rýchlosťou a udržiavala mechanickú účinnosť v náročných prevádzkových podmienkach.
Keď sa motor spomalí pod elektronickou reguláciou otáčok, spomalí sa aj jeho vnútorný chladiaci ventilátor, čo môže viesť k nahromadeniu tepla, ak motor pracuje dlhší čas s vysokým krútiacim momentom. Využitie vysokoúčinného špirálového kužeľového prevodu umožňuje motoru pracovať v optimálnom pásme otáčok a zároveň poskytuje potrebné mechanické zníženie otáčok na výstupnom hriadeli. Táto synergia chráni elektrické komponenty pred tepelnou degradáciou a zároveň poskytuje maximálnu mechanickú spoľahlivosť celého výrobného procesu.
Výpočet úspory energie s VFD pohonmi: Scenár zo skutočného sveta
Aby sa kapitálové investície potrebné na nasadenie elektronických systémov riadenia rýchlosti plne odôvodnili, musia tímy inžinierov závodu vyhodnotiť dlhodobé finančné dopady. Finančná životaschopnosť týchto inštalácií je zrejmá pri pohľade na úsporu energie s VFD meničmi v predĺženom časovom horizonte prevádzky.
Predstavte si priemyselné čerpadlo chladiacej vody poháňané deväťdesiatkilowattovým indukčným motorom, ktorý beží nepretržite počas celého roka. V štandardnej inštalácii s použitím mechanického škrtiaceho ventilu motor nepretržite odoberá približne deväťdesiatdva kilowattov elektrickej energie zo siete, aby prekonal trenie systému a obmedzenia škrtenia. Pri štandardných sadzbách priemyselných služieb predstavuje nepretržitá prevádzka tohto nemodulovaného aktíva značné základné prevádzkové náklady.
Ak je systém dodatočne vybavený elektronickým pohonom otáčok a priemerný požadovaný prietok klesne na osemdesiat percent maximálnej kapacity na polovicu prevádzkového roka, spotreba energie sa podstatne zníži. Podľa zákonov afinity odstredivého čerpadla prevádzka pri osemdesiatpercentnej rýchlosti znižuje požadovaný elektrický výkon na približne štyridsaťsedem percent menovitého zaťaženia pri plnom zaťažení. Nasledujúca analytická tabuľka ukazuje ročnú spotrebu energie a finančné dôsledky tejto stratégie znižovania rýchlosti.
| Operatívna metrika za rok | Traditional Throttling System | Systém s premenlivou rýchlosťou |
|---|---|---|
| Prevádzková doba vysokého prietoku (100 % rýchlosť) | 4380 hodín pri 92 kW | 4380 hodín pri 93 kW (vrátane straty pohonu) |
| Prevádzkové obdobie s nízkym prietokom (80 % rýchlosť) | 4380 hodín pri 92 kW | 4380 hodín pri 44 kW |
| Celková ročná spotreba elektrickej energie | 805920 kilowatthodín | 600 060 kilowatthodín |
| Dosiahnuté čisté úspory energie | Základná referenčná hodnota | Ročne ušetrených 205 860 kilowatthodín |
| Zníženie prevádzkových nákladov | 0% zníženie | Približne 25% zníženie nákladov na energiu |
Tento vypočítaný scenár zdôrazňuje finančné výhody dosiahnuté pri použití modulácie rýchlosti v procesoch manipulácie s tekutinami. Okrem priamych úspor elektrickej energie, skrátenie prevádzkových hodín systému pri maximálnom tlaku predlžuje životnosť mechanických komponentov, znižuje náklady na údržbu zariadenia a minimalizuje neplánované prestoje vo výrobe.
Často kladené otázky týkajúce sa frekvenčných meničov
Q1: Môže byť akýkoľvek štandardný priemyselný AC indukčný motor prevádzkovaný s meničom s premenlivou frekvenciou?
Väčšina moderných trojfázových indukčných motorov na striedavý prúd môže pracovať s elektronickou reguláciou otáčok. Avšak staršie motory alebo motory navrhnuté bez primeranej izolácie môžu zaznamenať degradáciu izolácie v dôsledku rýchlych napäťových špičiek generovaných prepínaním modulácie šírky impulzov. Pre optimálnu spoľahlivosť by motory mali spĺňať štandardné priemyselné špecifikácie pre výkon meniča, pričom by sa do konštrukcie mala integrovať vysokoteplotná izolácia a vhodná ochrana ložísk.
Q2: Aká je minimálna rýchlosť, pri ktorej môže priemyselné čerpadlo bezpečne bežať pomocou VFD?
Minimálna prevádzková rýchlosť závisí výlučne od konštrukcie čerpadla a spôsobu chladenia motora. Odstredivé čerpadlá by vo všeobecnosti nemali bežať pod rýchlosťou potrebnou na prekonanie statického tlaku v systéme, pretože prevádzka pod týmto bodom vedie k stavu nulového prietoku, ktorý môže prehriať čerpadlo. Z hľadiska motora strácajú štandardné úplne uzavreté motory chladené ventilátorom účinnosť chladenia pri nízkych otáčkach. Ak sa vyžaduje nepretržitá prevádzka pri nízkych otáčkach, mal by sa použiť pomocný chladiaci ventilátor s konštantnými otáčkami alebo vysokoúčinný reduktor.
Q3: Ako ovplyvňujú pohony s premenlivou rýchlosťou celkový účinník priemyselného závodu?
Štandardné AC indukčné motory spôsobujú výrazné zníženie účinníka pri prevádzke pod ich menovité mechanické zaťaženie. Keď je nainštalovaný elektronický menič otáčok, mostík diódového usmerňovača na vstupnej strane udržiava vysoký výkonový faktor zdvihu, zvyčajne nad deväťdesiatpäť percent, v celom rozsahu otáčok a zaťaženia. Tento vysoký výkon chráni priemyselné zariadenia pred pokutami spojenými s prevádzkou s nízkym účinníkom.
Q4: Aký je hlavný prevádzkový rozdiel medzi softštartérom a VFD?
Softštartér sa používa výhradne na riadenie prúdu motora a krútiaceho momentu počas počiatočnej fázy spúšťania, čím sa znižuje mechanické otrasy postupným zvyšovaním napätia pred zablokovaním na štandardnú rýchlosť siete. Pohon s premenlivou frekvenciou poskytuje presne tú istú schopnosť mäkkého rozbehu, ale zachováva plnú kontrolu nad otáčkami motora a krútiacim momentom počas celého prevádzkového cyklu, čo umožňuje nepretržité nastavenie počas výroby.
