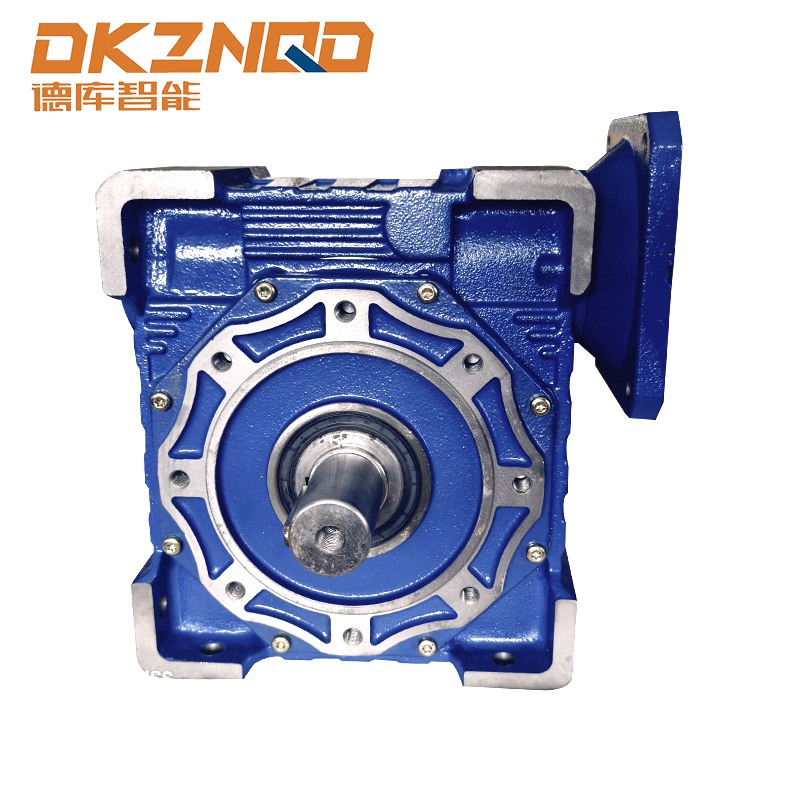

Úvod: Prečo údržba diktuje životnosť šnekového reduktora RV
Priemyselné systémy na prenos energie sa vo veľkej miere spoliehajú na kompaktné riešenia s vysokým krútiacim momentom. The Reduktor RV Worm Gear sa stala preferovanou voľbou pre pravouhlé aplikácie vďaka svojej samosvornej schopnosti a hladkej prevádzke. Bez disciplinovanej starostlivosti však tieto jednotky trpia predčasným opotrebovaním, poklesom účinnosti a neočakávanými prestojmi. Údaje z terénu naznačujú, že zanedbané závitovkové prevodovky majú 50-60 % zníženie prevádzkovej životnosti v porovnaní s jednotkami podľa štruktúrovaných protokolov údržby. Táto príručka poskytuje praktické poznatky na úrovni technikov s cieľom maximalizovať životnosť vašej závitovkovej prevodovky série RV so zameraním na disciplínu mazania, presnosť nastavenia, tepelné riadenie a kontrolu kontaminácie.
Či už prevádzkujete Motor so závitovkovým prevodom NMRV alebo štaard Pravouhlý závitovkový reduktor , zásady zostávajú konzistentné. Pochopením fyziky opotrebovania a implementáciou rutinných kontrol môžete dosiahnuť 2-3-násobok pôvodného medzičasu medzi poruchami (MTBF).
1. Mechanizmy opotrebovania v šnekovej prevodovke série RV: Skrytí vinníci
Predtým, ako sa pustíte do údržby, je dôležité pochopiť, ako sa opotrebenie vyvíja vo vnútri RV šnekový reduktor . Klzný kontakt medzi kalenou oceľovou závitovkou a bronzovým závitovkovým kolesom vytvára trecie teplo a mikroskopickú deformáciu nerovností. Dominujú tri primárne režimy opotrebovania:
- Abrazívne opotrebovanie: Spôsobené pevnými časticami (prach, kovové triesky) suspendovanými v mazive. Tieto častice pôsobia ako rezné činidlá a rýchlo erodujú boky zubov.
- Opotrebenie lepidla (odieranie): Vyskytuje sa, keď sa olejový film pretrhne pri vysokej záťaži alebo teplote, čo vedie k mikrozvarom medzi klznými plochami.
- Únavové jamky: Postupné praskanie povrchu v dôsledku cyklických kontaktných napätí, často urýchlené nesprávnou viskozitou maziva.
Kvantitatívne štúdie ukazujú, že 0,5 % zvýšenie úrovne kontaminácie (ISO 4406 kód 21/18) môže strojnásobiť mieru opotrebovania. Nižšie uvedený diagram SVG ilustruje kritické zóny opotrebovania v typickom súprave závitovkového prevodu v štýle RV.
2. Mazanie: Jediná najefektívnejšia páka údržby
Správne mazanie predstavuje viac ako 70 % spoľahlivosti prevodovky RV. Kĺzavý charakter a Pravouhlý závitovkový reduktor vyžaduje olej s prísadami pre extrémne tlaky (EP) a vhodnou viskozitou. Medzi bežné chyby patrí používanie štandardného prevodového oleja (bez EP špecifického pre závitovky) alebo predlžovanie intervalov výmeny nad bezpečné limity.
2.1 Výber správneho maziva pre sériu RV
Pre okolité teploty od -10°C do 40°C poskytujú syntetické oleje ISO VG 220 alebo VG 320 optimálnu pevnosť filmu. Mazivá na báze syntetických polyalfaolefínov (PAO) ponúkajú vynikajúcu tepelnú stabilitu a znižujú trenie o 15 – 20 % v porovnaní s minerálnymi olejmi. Nikdy nepoužívajte automobilový motorový olej alebo mazivo v závitovkovej prevodovke.
2.2 Intervaly výmeny oleja: Plán založený na údajoch
Degradácia oleja sa zrýchľuje s teplotou. Každých 10°C nárastu nad 70 °C sa rýchlosť oxidácie zdvojnásobí, čím sa životnosť oleja zníži na polovicu. Nižšie uvedená tabuľka definuje odporúčané intervaly na základe prevádzkových podmienok.
| Prevádzkový stav | Typ oleja | Interval zmeny (hodiny) | Maximálna povolená teplota |
|---|---|---|---|
| Čisté, ľahké zaťaženie (<50% menovitý krútiaci moment) | Minerál EP 220 | 4000 hodín alebo 12 mesiacov | 75 °C |
| Stredná záťaž, okolitý prach | Syntetický PAO 320 | 6000 hodín alebo 18 mesiacov | 85 °C |
| Veľké cyklické zaťaženie, vysoká okolitá teplota | Plne syntetický PG 460 | 3000 hodín alebo 9 mesiacov | 90 °C |
| Nepretržitá vysoká rýchlosť (vstup > 1000 otáčok za minútu) | Syntetika s vysokou viskozitou | 2000 hod | 70°C |
Vždy odoberajte vzorky oleja pri každej výmene. Nárast obsahu železa nad 150 ppm alebo medi nad 80 ppm indikuje abnormálne opotrebovanie vyžadujúce okamžitú kontrolu.
3. Presnosť zarovnania a montáže: Minimalizácia parazitného zaťaženia
Nesúlad medzi Motor so závitovkovým prevodom NMRV hriadeľ a poháňaný stroj vytvára radiálne a axiálne sily, ktoré dramaticky znižujú životnosť ložísk a ozubených kolies. Dokonca aj presadenie 0,2 mm na spojke môže spôsobiť ďalšie zvýšenie teploty o 15 °C a znížiť životnosť o 40 %.
- Používajte laserové vyrovnávacie nástroje; dosiahnuť uhlové vychýlenie pod 0,05 mm na 100 mm a paralelný posun pod 0,1 mm.
- Skontrolujte rovinnosť základu: maximálne zdeformovanie 0,1 mm/m pri skrutkovanom stave.
- Pružné spojky by mali mať správnu medzeru – príliš tesné vyvoláva axiálne zaťaženie ložísk závitovkového hriadeľa.
Pri pravouhlých konfiguráciách série RV sa uistite, že výstupná príruba je dokonale kolmá k montážnemu povrchu. V prípade potreby použite na korekciu podložky. Po akomkoľvek napnutí remeňa alebo výmene motora znova skontrolujte zarovnanie.
4. Riadenie záťaže a stratégie ochrany proti preťaženiu
Šnekové prevodovky RV sú citlivé na špičkové rázové zaťaženie v dôsledku geometrie klzných kontaktov. Trvalá prevádzka nad krútiacim momentom na typovom štítku exponenciálne urýchľuje opotrebovanie lepidla. Priemyselné údaje ukazujú, že prevádzka pri 120 % menovitého krútiaceho momentu len počas 10 % pracovného cyklu znižuje životnosť ložiska L10 na polovicu a spôsobuje predčasnú deformáciu zubov.
| Typ zaťaženia | Odporúčaná bezpečnostná rezerva | Ochranné zariadenie |
|---|---|---|
| Konštantný krútiaci moment, žiadne otrasy | 80-85% menovitého krútiaceho momentu | Tepelné relé na preťaženie |
| Stredný náraz (spustenie/zastavenie dopravníka) | 70-75% menovitého krútiaceho momentu | Softštartér s obmedzovačom krútiaceho momentu |
| Vysoký náraz (drvič, mixér) | 60% menovitého krútiaceho momentu | Strihací kolík alebo klzná spojka |
Nainštalujte ampérmeter na vstup motora na sledovanie prúdových špičiek. Náhle 15% zvýšenie ustáleného prúdu pri normálnom zaťažení indikuje vnútorné opotrebovanie alebo poruchu mazania. Okrem toho sa vyhnite častým reverzným cyklom bez dostatočnej doby zotrvania (minimálne 3-5 sekúnd) na obnovenie olejového filmu.
5. Monitorovanie teploty a disciplína vetrania
Teplo je hlavným nepriateľom každého RV šnekový reduktor . Trvalé teploty krytu nad 85 °C zhoršujú tesnenia, urýchľujú oxidáciu oleja a zvyšujú riziko odierania. Terénne merania zo 150 priemyselných zariadení ukazujú, že prevodovky pracujúce nad 80 °C majú priemernú životnosť o 40 % kratšiu ako prevodovky udržiavané pod 70 °C.
Najlepšie postupy pre tepelnú kontrolu
- Nainštalujte odporový teplotný detektor (RTD) na kryt v blízkosti umiestnenia závitovkového kolesa.
- Zabezpečte, aby vetracie štrbiny na prevodovke neboli zanesené farbou alebo úlomkami – veľa predčasných porúch súvisí s upchatými vetracími otvormi.
- Pre nepretržité vysokovýkonné cykly pridajte externý rebrový chladič alebo použite obehové olejové čerpadlo.
- Keď okolitá teplota presiahne 40°C, znížte nosnosť o 10-15% na zvýšenie o 10°C.
Monitorujte nárast teploty počas prvých 20 hodín novej inštalácie. Typická je stabilná delta-T 35-45°C nad teplotou okolia. Akýkoľvek nepretržitý vzostupný trend si vyžaduje analýzu oleja.
6. Tesnenie a kontrola kontaminácie
Vniknutie vlhkosti, prachu alebo čiastočiek procesu ničí mazivo a spôsobuje abrazívne opotrebovanie. Olejové tesnenia s dvojitým ostrím na sérii RV sú odolné, ale vyžadujú pravidelnú kontrolu. Vo vlhkom alebo umývanom prostredí je 30 % porúch spôsobených emulgovaným olejom v dôsledku poruchy odvzdušňovania.
Štvrťročný kontrolný zoznam pre integritu tesnenia:
- Skontrolujte tesnenia hriadeľa, či nie sú stvrdnuté alebo prasknuté; vymeňte, ak je viditeľný akýkoľvek únik.
- Vyčistite odvzdušňovací otvor nekorozívnym rozpúšťadlom – zablokované vetracie otvory spôsobujú vnútorný tlak, ktorý vytláča olej cez tesnenia.
- Ak prevodovka pracuje v oblastiach s vysokou vlhkosťou (nad 70 % relatívnej vlhkosti), použite odvzdušňovač.
- Po tlakovom umytí nechajte prevodovku bežať 30 minút, aby sa odparila všetka vlhkosť, ktorá sa dostala cez tesniace medzery.
7. Analýza vibrácií a pravidelné kontrolné rutiny
Monitorovanie vibrácií zachytáva skoré defekty ložísk a nepravidelnosti záberu zubov pred katastrofickým zlyhaním. Pre Šneková prevodovka série RV , nastavte základnú rýchlosť (mm/s RMS) po uvedení do prevádzky. Prahové hodnoty alarmu:
- Celkové vibrácie pod 4,5 mm/s: normálne.
- 4,5 – 7,1 mm/s: naplánujte kontrolu, skontrolujte upevňovacie skrutky a spojku.
- Nad 7,1 mm/s: odporúča sa okamžité vypnutie a demontáž.
Použite ručný meter na meranie v troch osiach (axiálna, radiálna, tangenciálna). Venujte pozornosť špičke pri frekvencii otáčania závitovky (1x) a jej harmonickým – zvyšujúca sa amplitúda indikuje nevyváženosť alebo opotrebovanie ložiska. Spektrálna analýza dokáže odhaliť aj bočné pásy záberu ozubených kolies, ktoré signalizujú opotrebovanie zubov.
Vzorový kontrolný zoznam mesačnej kontroly
- Skontrolujte hladinu a farbu oleja (tmavohnedá alebo mliečna = potrebná výmena).
- Počúvajte nepravidelné brúsenie alebo chvenie.
- Skontrolujte, či odvzdušňovač neobsahuje kondenzáciu.
- Utiahnite základové skrutky na špecifikovaný krútiaci moment (zvyčajne 70-90 Nm pre veľkosť 90-110).
8. Plán plánovanej údržby: praktická časová os
Spojenie vyššie uvedených odporúčaní do jednotného harmonogramu zabezpečuje konzistentnosť. Nižšie uvedená tabuľka poskytuje týždenný, mesačný, štvrťročný a ročný plán pre typické aplikácie RV závitovkového reduktora pracujúceho 8-10 hodín denne.
| Frekvencia | Akčné položky | Kľúčové ukazovatele |
|---|---|---|
| Týždenne | Vizuálna kontrola netesnosti, počúvanie hluku, zaznamenávanie teploty krytu (infračervená pištoľ). | Graf trendu teplôt, priehľadnosť priezoru oleja |
| Mesačne | Skontrolujte zarovnanie (ukazovateľ rýchlej voľby), odoberte olej na zápach/farbu, vyčistite odvzdušňovač. | Uhlové odsadenie ≤0,1 mm, bez zápachu spáleniny |
| Štvrťročne | Dotiahnite všetky montážne skrutky, skontrolujte tesnenia, urobte snímku vibrácií. | Vibrácie <4,5 mm/s, tesniace pery pružné |
| Ročne | Kompletná výmena oleja, výmena filtra (ak je vo výbave), boroskopická kontrola zubov šnekových kolies. | Žiadna hĺbka jamiek >0,2 mm, správa o analýze oleja |
9. Prípadová štúdia predĺženia životnosti v reálnom svete
Baliareň potravín prevádzkovala dvanásť Pravouhlý závitovkový reduktors na dopravníkových linkách, v priemere 6 000 hodín MTBF pred silným opotrebovaním zubov. Po implementácii štruktúrovaného programu údržby vrátane syntetického oleja (PAO 320), štvrťročných kontrol vyrovnania a týždenného tepelného zobrazovania dosiahli tie isté prevodovky 14 200 hodín MTBF počas troch rokov – zlepšenie o 136 %. Program stál 12 % ročného rozpočtu na výmenu. Kritickými faktormi bola kontrola kontaminácie oleja a zabránenie priečnemu zaťaženiu výstupných hriadeľov inštaláciou podporných ložísk.
To dokazuje, že disciplinovaná údržba RV šnekový reduktor systémy prinášajú priamu návratnosť investícií prostredníctvom skrátených prestojov a eliminácie predčasných výmen. Dodatočný Motor so závitovkovým prevodom NMRV v indexovacom zariadení obalov, ktorý predtým zlyhal každých 14 mesiacov, dosiahol 36 mesiacov prevádzky po prechode na syntetické mazivo s vysokým EP a pridaním spojky obmedzujúcej krútiaci moment.
10. Často kladené otázky (FAQ)
Otázka 1: Ako často by som mal za normálnych podmienok meniť olej v šnekovom reduktore RV?
Pre typickú 8-hodinovú smenu pri 70 % zaťažení so syntetickým olejom vymieňajte každých 6 000 hodín alebo 18 mesiacov, podľa toho, čo nastane skôr. V prípade minerálneho oleja skrátiť na 4000 hodín. Po prvých 1000 hodinách vždy overte pomocou analýzy oleja.
Q2: Môžem použiť mazivo namiesto oleja v reduktore s pravouhlým závitom?
č Šnekové prevodovky RV sú určené na obehové olejové alebo rozstrekové mazanie. Mazivo neposkytuje dostatočné chladenie alebo film s extrémnym tlakom pre klzné kontakty, čo vedie k rýchlemu odieraniu.
Q3: Aká je maximálna povolená vôľa pre šnekovú prevodovku série RV?
Po opotrebení je prípustná vôľa v rozsahu od 0,1 do 0,3 mm meraná na obvode výstupného hriadeľa. Nadmerná vôľa (>0,5 mm) naznačuje značné opotrebovanie zubov a vyžaduje kontrolu.
Q4: Ako časté cyklovanie dopredu a dozadu ovplyvňuje životnosť?
Reverzné rázy môžu narušiť olejový film a zvýšiť opotrebenie o faktor 2-3. Ak pracovný cyklus zahŕňa viac ako 5 reverzácií za minútu, zvážte väčšiu veľkosť rámu alebo šnekovú prevodovku so zosilnenými ložiskami.
Otázka 5: Prečo sa môj motor so závitovkou NMRV prehrieva aj pri správnej hladine oleja?
Možné príčiny: preťaženie (prekročený menovitý krútiaci moment), nedostatočné vetranie, vysoká okolitá teplota alebo nesprávne nastavenie. Skontrolujte prúd motora, vyčistite chladiace rebrá a overte fungovanie ventilátora.
Otázka 6: Čo naznačuje, že je potrebné vymeniť pár šnekového prevodu?
Silná jamka pokrývajúca viac ako 20 % boku zuba, akékoľvek odštiepenie alebo pokles účinnosti výstupného krútiaceho momentu pod 65 % (merané vstupným a výstupným výkonom). Taktiež náhle zvýšenie rýchlosti vibrácií nad 8 mm/s.
Záver: Integrácia údržby do prevádzkovej kultúry
Predĺženie životnosti vášho RV šnekový reduktor nie je zložitý ani drahý. Vyžaduje si to systematické riadenie mazania, overenie vyrovnania, tepelné monitorovanie a kontrolu kontaminácie. Pomocou tu uvedených údajov a plánov údržby môžu tímy údržby dosiahnuť predvídateľný a dlhotrvajúci výkon z každého Pravouhlý závitovkový reduktor and Motor so závitovkovým prevodom NMRV v ich zariadení. Začnite implementáciou programu analýzy oleja a týždenným zaznamenávaním teploty – malými krokmi, ktoré prinášajú výnimočnú spoľahlivosť.
Ďalšie technické údaje nájdete na Šneková prevodovka série RV špecifikácie a súpravy na údržbu, pozrite si dokumentáciu k zariadeniu alebo sa obráťte na certifikovaného špecialistu na hnacie ústrojenstvo.
5. júna 2025
