Prečo hypoidné prevodové motory BKM prekonávajú tradičné šnekové pohony: Technické porovnanie

1. Úvod: Tiché radenie pri prenose výkonu v pravom uhle

Po celé desaťročia boli závitovkové reduktory predvolenou voľbou pre pravouhlý prenos sily kvôli ich kompaktnému pôdorysu a vysokým prevodovým pomerom. Priemyselné požiadavky na energetickú účinnosť, spoľahlivosť a nižšie celkové náklady na vlastníctvo však odhalili zásadné nedostatky v technológii šnekového pohonu. Zadajte Hypoidná prevodovka BKM — nová generácia hypoidných prevodových motorov, ktorá kombinuje výhody špirálového a hypoidného prevodu. Séria BKM, skonštruovaná precízne, ponúka až o 30 % vyššiu účinnosť, výrazne nižšie prevádzkové teploty a predĺženú životnosť v porovnaní s konvenčnými šnekovými pohonmi. Tento článok poskytuje technické porovnanie založené na údajoch a vysvetľuje prečo Hypoidný prevodový motor BKM Riešenia rýchlo nahrádzajú závitovkové reduktory v dopravníkoch, manipulácii s materiálom a priemyselnej automatizácii.

2. Základné rozdiely: hypoidný vs. šnekový reduktor

Aby sme pochopili výkonnostnú medzeru, musíme preskúmať geometriu a kontaktnú mechaniku. Šnekový pohon pozostáva zo závitového závitu, ktorý zaberá s bronzovým kolesom, čo vedie k klznému treniu na veľkej kontaktnej ploche. Naproti tomu a vysokoúčinná hypoidná prevodovka využíva ofsetové, špirálovito skosené zuby s valivým a posuvným pohybom optimalizovaným pre efektívnosť. V tabuľke nižšie sú zhrnuté kritické rozdiely.

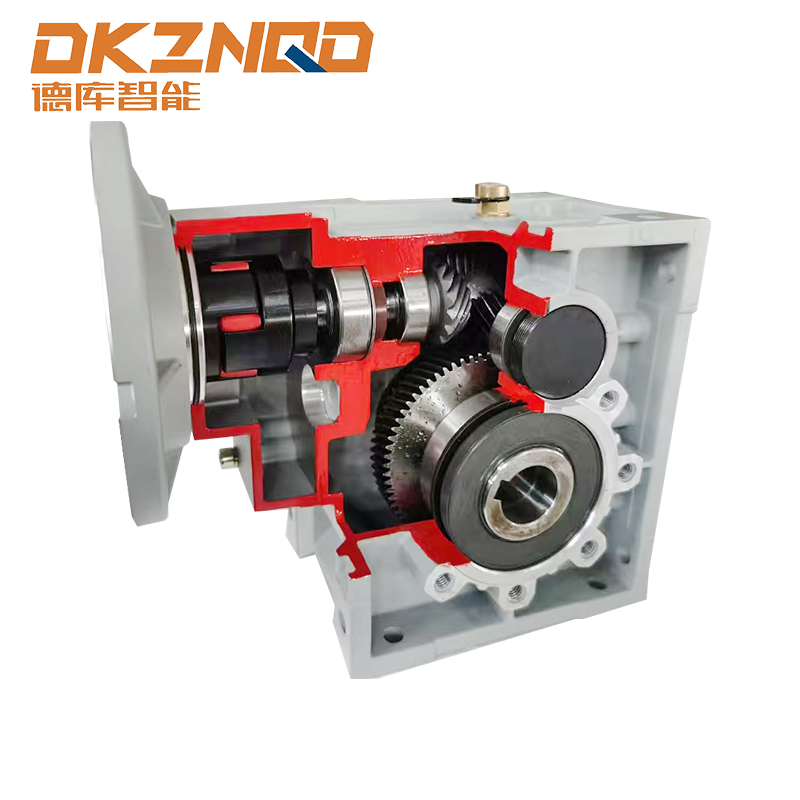

The Hypoidný reduktor série BKM využíva nauhličované, brúsené hypoidné prevody, ktoré udržujú optimálny kontakt zubov pri zaťažení. Táto konštrukcia eliminuje veľké klzné trenie, ktoré trápi šnekové súpravy, čo sa priamo premieta do nižších strát energie a tepelného namáhania.

3. Výhoda účinnosti: Prielom v oblasti úspory energie

Efektívnosť je najpresvedčivejším dôvodom prechodu. Údaje z terénu z aplikácií s nepretržitou prevádzkou (napr. 24/7 dopravníkové systémy) ukazujú, že závitovkové reduktory zvyčajne pracujú s účinnosťou 50 – 70 % pri nominálnom zaťažení, pričom ďalej klesajú v podmienkach štart-stop alebo čiastočné zaťaženie. Naproti tomu a pravouhlý hypoidný prevodový motor ako séria BKM dosahuje účinnosť 92–96 % v širokom rozsahu krútiaceho momentu. Nasledujúci SVG ilustruje porovnávaciu krivku účinnosti pri troch redukčných pomeroch (10:1, 20:1, 30:1).

Reálny príklad: logistické centrum s 15 pohonnými jednotkami dopravníka (každá 2,2 kW) 16 hodín/deň, 5 dní/týždeň. Výmena šnekových pohonov (priemerná účinnosť 68 %) s Hypoidné prevodové motory BKM (93 % účinnosť) znižuje ročnú spotrebu energie z 96 500 kWh na 70 600 kWh – ušetrí viac ako 25 900 kWh a 2 800 USD ročne na nákladoch na elektrinu (pri 0,11 USD/kWh). Toto zvýšenie efektívnosti tiež znižuje CO2 stopu približne o 11 ton ročne.

4. Tepelný výkon a prevádzková spoľahlivosť

Teplo je nepriateľom životnosti prevodovky. Šnekové pohony premieňajú stratenú energiu na teplo, pričom pri nepretržitej prevádzke často dosahujú povrchové teploty 80–95 °C. To urýchľuje oxidáciu oleja, degraduje tesnenia a znižuje životnosť prevodov. naproti tomu Hypoidné reduktory BKM prevádzkovať o 30–40 °C chladič vďaka vyššej účinnosti a optimalizovaným mazacím kanálom. Nižšie tepelné namáhanie vedie k trom kvantifikovateľným výhodám:

• Predĺžené intervaly výmeny oleja: Šnekové pohony často vyžadujú výmenu oleja každých 2 500 – 4 000 hodín; Hypoidné jednotky BKM dosahujú 8 000-10 000 hodín so syntetickými mazivami.
• Integrita tesnenia: Pri teplote 60 °C v spodnej časti vs. 90 °C sa starnutie elastoméru spomalí 3-násobne, čím sa eliminuje riziko úniku.
• Vyššia kapacita občasného preťaženia: Hypoidné prevody dokážu udržať 150% špičkový krútiaci moment bez tepelného vypnutia, zatiaľ čo šnekové pohony riskujú odieranie zubov.

V skrini baliaceho stroja (pracovný cyklus: 80 % zaťaženie, okolitá teplota 35 °C) spustili šnekové prevodovky teplotné alarmy po 11 mesiacoch; BKM pravouhlý hypoidný prevodový motor prevádzkované viac ako 36 mesiacov bez akejkoľvek tepelnej údržby.

5. Kompaktný pravouhlý dizajn s väčšou flexibilitou

Tradičné šnekové pohony vynikajú pravouhlou kompaktnosťou, ale špirálovo-hypoidná architektúra BKM sa zhoduje alebo dokonca znižuje axiálnu dĺžku a zároveň poskytuje možnosti montáže na dutý hriadeľ alebo pätku. Hypoidné odsadenie umožňuje nižšiu stredovú vzdialenosť pri rovnakom pomere, čo uľahčuje integráciu do tesných rámov strojov. Hlavné výhody dizajnu:

• Séria BKM ponúka vstupné priemery od 56 do 112 mm, rozsah krútiaceho momentu do 1500 Nm a pomery od 5:1 do 200:1 (dvojstupňový špirálovo-hypoidný).
• Univerzálna montáž: pätka, príruba alebo hriadeľ bez zníženia výkonu.
• Nižšie emisie hluku: Hypoidné zábery sú prirodzene tichšie ako šnekové kĺzanie – zvyčajne 65 dBA oproti 78 dBA pri 1450 ot./min.

Kombinácia Čelovo-hypoidná prevodovka BKM geometria s presným zemným prevodom poskytuje hustotu výkonu, ktorá prevyšuje závitovkové reduktory o 35 % – väčší krútiaci moment v menšom obale.

6. Analýza nákladov životného cyklu (LCA): Päťročná perspektíva

Zatiaľ čo počiatočná nákupná cena hypoidného prevodového motora môže byť o 15–20 % vyššia ako ekvivalentný šnekový pohon, celkové náklady na vlastníctvo (TCO) rozprávajú iný príbeh. Nižšie uvedená tabuľka porovnáva typickú aplikáciu s výkonom 2,2 kW, pomerom 15:1 počas piatich rokov (nepretržitá prevádzka, 8 760 h/rok).

Toto o 38 % nižšie celkové náklady na vlastníctvo odôvodňuje upgrade, pričom návratnosť investícií sa zvyčajne dosiahne v priebehu 18 až 24 mesiacov. Pre flotily s 20 jednotkami ročné úspory presahujú 10 000 USD.

7. Výkon aplikácií v reálnom svete

Dva zdokumentované priemyselné prípady (bez referencií na značku) zdôrazňujú prechod:

Prípad A – Automobilový montážny dopravník

Pôvodné šnekové pohony (30 kusov) trpeli častým zasekávaním v dôsledku tepelnej rozťažnosti a nutnosťou mesačného dopĺňania oleja. Po modernizácii hypoidnými prevodovými motormi BKM sa doba prevádzkyschopnosti zvýšila o 11 % a zákazky údržby klesli o 78 % za dva roky. Závod vykázal priemernú úsporu energie 28 % meranú na vstupe motora.

Prípad B – Linka na plnenie fliaš na potraviny a nápoje

Vysoká vlhkosť prostredia spôsobila koróziu šnekového pohonu a emulgáciu maziva. Verzia BKM s výstupnou prírubou z nehrdzavejúcej ocele vysokoúčinná hypoidná prevodovka poskytovalo krytie IP65, skrátilo prestoje pri čistení o 60 % a eliminovalo neplánované výmeny počas troch po sebe nasledujúcich rokov.

Tieto príklady potvrdzujú, že Hypoidný reduktor série BKM rieši skutočné prevádzkové problémy nad rámec jednoduchých čísel účinnosti.

8. Technické špecifikácie a výberové kritériá

Pri hodnotení a pravouhlý hypoidný prevodový motor pri inovácii zvážte nasledujúce parametre bežne dostupné v produktovom rade BKM:

• Nominálny krútiaci moment: 50–1500 Nm (v závislosti od veľkosti rámu)
• Redukčné pomery (jednostupňový hypoidný): 5:1, 8:1, 10:1, 15:1, 20:1, 30:1, 40:1, 50:1
• Dvojstupňové kombinácie (helikálny hypoid): až 200:1
• Prípustné radiálne zaťaženie výstupného hriadeľa: do 8 000 N
• Účinnosť pri plnom zaťažení: 90–96 % (pri vyšších pomeroch mierne klesá)
• Rozsah prevádzkových teplôt: -25°C až 50°C bez prídavného chladenia

Výber správnej veľkosti zahŕňa prispôsobenie prevádzkového faktora (zvyčajne 1,2–1,5 pre prevádzku dopravníka) a overenie tepelného výkonu. Pretože hypoidné jednotky BKM generujú menej tepla, často umožňujú menšiu veľkosť rámu v porovnaní so šnekovými pohonmi pre rovnakú aplikáciu, čím sa znižuje zotrvačnosť a náklady.

9. Často kladené otázky

Q1: Môže hypoidný prevodový motor BKM priamo nahradiť existujúci šnekový pohon bez mechanických úprav?

Vo väčšine prípadov áno. Jednotky BKM sú navrhnuté so štandardnými IEC prírubovými vstupmi a vymeniteľnými rozmermi výstupného hriadeľa (plný alebo dutý). Overte si však schému montážneho otvoru a výšku hriadeľa; pre niektoré staršie rámy môžu byť potrebné adaptérové ​​dosky. Celková dĺžka je často podobná alebo kratšia.

Otázka 2: Zachová sa výhoda účinnosti pri nízkych rýchlostiach alebo čiastočnom zaťažení?

áno. Šnekové pohony zaznamenávajú prudký pokles účinnosti pri nízkych otáčkach (pod 300 ot./min.) v dôsledku hraničných podmienok mazania. Hypoidné prevody BKM si zachovávajú viac ako 85 % účinnosť aj pri výstupe 50 otáčok za minútu, vďaka čomu sú vynikajúce pre aplikácie pohonu s premenlivou frekvenciou (VFD).

Otázka 3: Sú hypoidné redukcie BKM samosvorné ako šnekové pohony?

Nie, hypoidné prevody nie sú vo svojej podstate samosvorné. Pre aplikácie vyžadujúce funkčnosť spätného chodu je potrebné pridať externú brzdu alebo zariadenie spätného chodu. Nízke trenie však umožňuje spätnú jazdu, čo je výhodné pri manuálnom nastavovaní alebo pri bezpečnostnom vypínaní.

Q4: Aké mazivo sa odporúča pre hypoidné prevodovky BKM?

Štandardom sú syntetické oleje na báze PAO alebo polyglykolu ISO VG 150–220, ktoré poskytujú predĺžené intervaly výmeny a stabilnú viskozitu v závislosti od teploty. Na rozdiel od šnekových pohonov nie sú potrebné prísady molybdénu, čím sa znižuje dlhodobá chemická degradácia.

Otázka 5: Aké typické obdobie návratnosti možno očakávať pri prechode z červa na hypoidný?

Na základe samotnej úspory energie (za predpokladu 3000 prevádzkových hodín/rok, 0,12 USD/kWh) sa návratnosť pohybuje od 12 do 30 mesiacov. Pri zahrnutí zníženej údržby je návratnosť často nižšia ako 18 mesiacov. Mnoho priemyselných používateľov vidí plnú návratnosť investícií v priebehu prvých dvoch rokov.

10. Záver: Verdikt o hypoidnom versus červovi

Inžinierske výhody Hypoidná prevodovka BKM už nie sú špecializované – menia špecifikácie pravouhlých pohonov naprieč odvetviami. Vďaka vynikajúcej účinnosti (92 – 96 % oproti 55 – 75 %), výrazne nižším prevádzkovým teplotám, predĺženej životnosti a celkovým nákladom na vlastníctvo o 30 – 40 % nižším za päť rokov je rozhodnutie jasné. Zatiaľ čo šnekové pohony si zachovávajú význam pre statické udržiavanie záťaže alebo aplikácie s extrémne nízkymi otáčkami (pod 10 ot./min.), hypoidný prevodový motor BKM bude profitovať z akéhokoľvek dynamického, nepretržitého alebo energeticky citlivého systému. Keď sa manažéri závodu snažia splniť ciele znižovania emisií uhlíka a znižovať prevádzkové náklady, dochádza k posunu od červa k vysokoúčinná hypoidná prevodovka technológia nie je len upgrade – je to strategický imperatív.

Podrobné informácie o rozmeroch a aplikačnej podpore nájdete v technickej dokumentácii Hypoidný reduktor série BKM alebo kontaktujte špecialistu na ovládanie pohybu. Budúcnosť prenosu energie v pravom uhle je hypoidná a rodina BKM vedie cestu.
