Najdôležitejšia skutočnosť, ktorú je potrebné pochopiť pred výberom alebo výmenou špirálového prevodu, je jednoduchá: pravotočivé a ľavotočivé špirály poskytujú rovnaký krútiaci moment a rovnakú účinnosť. Ich jediným praktickým rozdielom je smer axiálneho ťahu generovaného počas otáčania. V špirálovej prevodovke tento smer riadi dráhu zaťaženia ložiska a v konečnom dôsledku aj životnosť jednotky.
Keď odstránite kontrolný kryt z priemyselného motora so špirálovou prevodovkou, sklon zubov vám povie, akú máte ruku. Pravostranná zubová stopa prebieha zľava dole vpravo hore. Z pravej dolnej do ľavej hornej časti prechádza ľavotočivá stopa. Toto jednoduché pozorovanie stačí na vysvetlenie, prečo náhradný pastorok, ktorý vyzerá úplne podobne, môže ešte v prvý deň zlyhať.
Čo určuje ručnosť špirály
Špirála je krivka, ktorá sa točí okolo valca pod pevným uhlom. Koncept podávania rúk vychádza z pravidla pravej ruky: položte pravý palec pozdĺž osi špirály a prsty stočte v smere špirály. Ak vaše prsty sledujú dráhu špirály, keď sa od vás pohybuje, špirála je pravotočivá. Ak namiesto toho vedie cesta po vašej ľavej ruke, špirála je ľavotočivá.
Príroda poskytuje živé príklady oboch foriem. Dvojzávitnicová štruktúra DNA je pravotočivá. Alfa-helix v proteínoch je tiež pravotočivý, keď je vytvorený z L-aminokyselín. V úplne inej oblasti závity štandardnej skrutky do dreva sledujú pravotočivú špirálu, zatiaľ čo niektoré strojové skrutky používajú ľavotočivé závity na špeciálne upevňovacie úlohy.
Zuby špirálového ozubeného kolesa sa riadia rovnakou geometrickou logikou. Rezačka ozubených kolies odstraňuje materiál pozdĺž špirálovej dráhy a zanecháva zubnú stopu, ktorá sa ovinie okolo polotovaru ozubeného kolieska. Ručnosť tejto stopy je stanovená počas výroby. Ak chcete identifikovať ručnosť špirálového ozubeného kolesa, pozrite sa na čelo ozubeného kolesa. Ak zubová línia prebieha od ľavého dolného rohu smerom k pravému hornému rohu, špirála je pravotočivá. Ak prebieha z pravého dolného rohu smerom k ľavému hornému rohu, špirála je ľavotočivá.
Pravotočivé vs ľavotočivé skrutkové prevody
Oba ručné varianty spĺňajú rovnakú kinematickú požiadavku: prenášajú pohyb a krútiaci moment medzi paralelnými alebo skríženými osami, pričom poskytujú vyšší kontaktný pomer ako priame čelné ozubené kolesá. Rozdiel nie je vo výkonovej kapacite. Je to v smere axiálnej sily, ktorá vzniká zo šikmej styčnej čiary.
| Funkcia | Pravoruký Helix | Ľavoručná špirála |
|---|---|---|
| Stopa zubov na čele ozubeného kolesa | Zľava dole do pravej hornej časti | Z pravej dolnej do ľavej hornej časti |
| Axiálny ťah s otáčaním v smere hodinových ručičiek | Smerom k pozorovateľovi | Preč od pozorovateľa |
| Axiálny ťah s otáčaním proti smeru hodinových ručičiek | Preč od pozorovateľa | Smerom k pozorovateľovi |
| Párovanie ozubených kolies vo vonkajšej sieťke | Musí byť ľavák | Musí byť pravák |
| Typické použitie v priemyselných reduktoroch | Široko používané | Široko používané |
Vyššie uvedená tabuľka vysvetľuje, prečo prevodovka nemôže jednoducho použiť dva prevody tej istej ruky. Pri externom páre ozubených kolies musia byť pastorok a ozubené koleso v opačných rukách. Ak by boli obaja praváci, zuby by sa zaviazali. Toto pravidlo párovania je jedným z najjednoduchších a najdôslednejších bodov v konštrukcii špirálového prevodu.
Smer axiálnej sily sa stáva obzvlášť dôležitým pri obrátení krútiaceho momentu. Reverzibilná aplikácia, ako je dopravník, ktorý beží v oboch smeroch, vidí spätný axiálny ťah vždy, keď sa motor spustí v opačnom smere. Usporiadanie ložísk preto musí zvládnuť ťah v oboch smeroch. To je dôvod, prečo štandardné priemyselné špirálové prevodové motory často spárujú guľkové ložisko s hlbokou drážkou s ložiskom s kosouhlým stykom alebo kuželíkovým ložiskom na výstupnom hriadeli.
Prečo pri návrhu a výbere prevodovky záleží na ručnom ovládaní
V jednom stupni špirálového prevodu nie je ručnosť špecifikáciou kvality. Je to konfiguračný parameter. Jeho účinok však prechádza celým hriadeľom a ložiskovým systémom.
Dráhy axiálneho zaťaženia
Šikmé zuby vytvárajú axiálnu silu úmernú prenášanému krútiacemu momentu a dotyčnici uhla skrutkovice. Typický priemyselný špirálovitý stupeň používa uhol skrutkovice medzi 15 a 30 stupňami, takže axiálna sila môže byť 30 % alebo viac tangenciálnej sily. Táto sila musí byť absorbovaná ložiskom. Ak puzdro alebo usporiadanie ložiska predpokladá, že sila vstupuje do ložiska v jednom smere, nesprávna zubová ruka tlačí hriadeľ opačným smerom, čím sa preťažuje ložisko a vytvára sa trecí kontakt na čele puzdra.
Riziko obstarávania
Keď si OEM alebo tím údržby objedná náhradný pastorok, nesprávna manipulácia vedie k okamžitým problémom. Ozubené koleso stále zaberá, ale smer axiálnej sily je obrátený. Výsledné vibrácie, axiálne kolísanie a zahrievanie sa často mylne považujú za problém s ložiskom. V praxi sa diely vymenia späť a správna ľavotočivá alebo pravotočivá špirála obnoví hladký chod.
Dvojzávitnicové alternatívy
V ťažkých priemyselných jednotkách konštruktéri rušia axiálny ťah rezaním dvoch protiľahlých špirálových segmentov vedľa seba na rovnakom tele prevodovky. Toto rybie alebo dvojzávitnicové usporiadanie je účinné, ale drahšie. Pre štandardné prevodové motory s výkonom nižším ako niekoľko stoviek kilowattov je štandardným riešením jediný špirálový stupeň so správnymi axiálnymi ložiskami. To je dôvod, prečo sa uhol skrutkovice a smer skrutkovice vyberú ako spárovaná dvojica počas návrhu Motor so špirálovou prevodovkou série R .

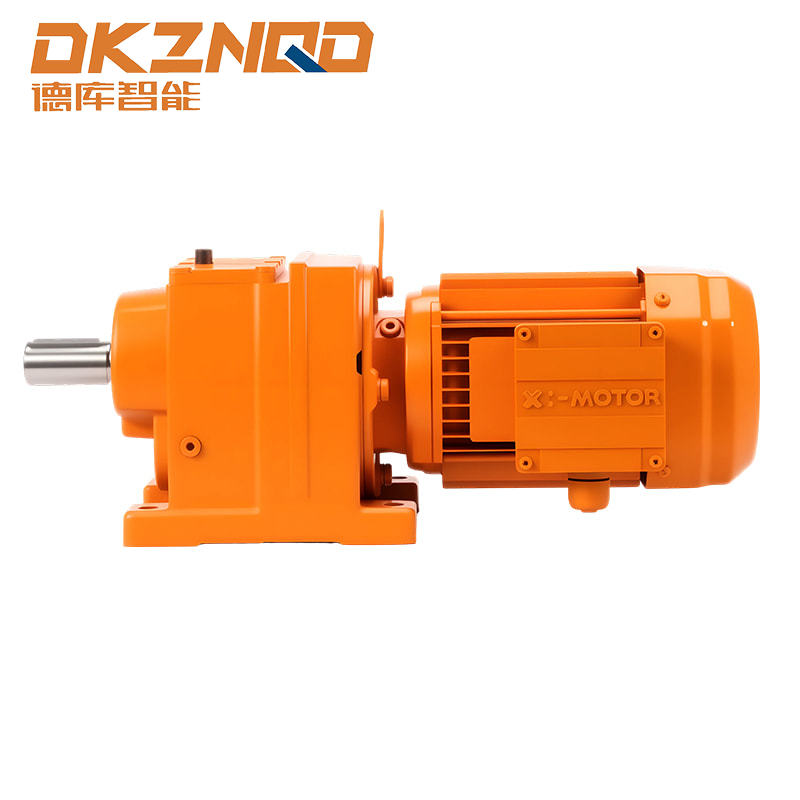

Jednostupňový skrutkový prevodový motor radu R pre vysokorýchlostné aplikácie Táto jednotka ponúka 12 veľkostí prevodoviek s 1- až 3-stupňovými možnosťami a poskytuje výkon až 160 kW a 18 000 Nm s výstupnými otáčkami 1 075 ot./min., čo je ideálne pre vysokorýchlostné práce. Zobraziť produkt → Praktické úvahy pre aplikácie špirálových prevodoviek
Keď sa aplikácia dostane z kresliacej dosky na inštalačné poschodie, riziko chyby v ručnom ovládaní je nízke, ak budete postupovať podľa krátkeho kontrolného zoznamu.
- Smer otáčania. Definujte normálnu prevádzkovú rotáciu výstupného hriadeľa. Pre jednosmerné zaťaženia môže dodávateľ zvoliť skrutkovicovú ruku, takže axiálny tlak tlačí pastorok smerom k odolnej strane krytu. Pri reverzibilných zaťaženiach musia byť prijateľné oba smery.
- Montážna poloha. Prevodovku je možné namontovať v šiestich štandardných polohách, M1 až M6. V každej polohe pôsobí gravitácia a smer axiálneho ťahu. Konfigurácia, ktorá funguje na jednotke namontovanej na podlahe, môže vytvoriť neočakávaný vektor ťahu na jednotke namontovanej na hriadeli.
- Viacstupňová interakcia. V pravouhlej jednotke generujú axiálne zaťaženie skosený stupeň aj skrutkovitý stupeň. Čisté axiálne zaťaženie na hriadeli musí kombinovať ich smery. Keď je jednotka zmontovaná, usporiadanie axiálneho ložiska je prispôsobené tomuto kombinovanému zaťaženiu.
- Hypoidné súpravy prevodov. Hypoidný reduktor využíva zuby so zakriveným pozdĺžnym tvarom a posunutím osi. Obratnosť hypoidného pastorka určuje smer posunu ozubeného súkolesia. Inštalovaná konfigurácia musí zodpovedať výkresu produktu.
- Objednávky na výmenu. Pri objednávaní iba náhradného prevodu si zaznamenajte označenie prevodu, veľkosť prevodovky, montážnu polohu a výstupnú rotáciu. Pomocou týchto štyroch vstupov môže inžiniersky tím potvrdiť správnu ľavotočivú alebo pravotočivú špirálu pred vyrezaním dielu.
Pre pravouhlé pohony, kde je výstupný hriadeľ kolmý na motor, a Kužeľový prevodový motor série K kombinuje špirálový stupeň so špirálovým skoseným stupňom. Smer zubov skoseného stolíka musí byť prispôsobený usporiadaniu aplikácie, takže rovnaký pôdorys jednotky môže byť dodaný v ľavej alebo pravej konfigurácii.
Kužeľový prevodový motor série K pre pravouhlé pohony Tento pravouhlý prevodový motor je dostupný v 12 veľkostiach s výkonom do 200 kW a krútiacim momentom do 50 000 Nm a vyznačuje sa kompaktnou konštrukciou, nízkou hlučnosťou a dlhou životnosťou pre inštalácie s obmedzeným priestorom. Zobraziť produkt → Keď sa uprednostňuje riešenie s nízkou hlučnosťou a vysokým krútiacim momentom s posunutou osou, a Hypoidný reduktor BKM používa iné usporiadanie zubov, kde smer skrutkovice riadi smer odsadenia. To umožňuje prevodovke dosahovať vysoké zníženia s kompaktnou osovou vzdialenosťou.
Hypoidná prevodovka BKM s vysokou účinnosťou a kompaktným dizajnom S 5 modelmi, ktoré ponúkajú 2- alebo 3-stupňovú redukciu, výkon 0,12–5,5 kW a krútiaci moment až 750 Nm, táto hypoidná redukcia presahuje 90% účinnosť, znižuje straty energie a vyhovuje všetkým orientáciám. Zobraziť produkt → Ukotvenie diskusie v praktických kritériách robí otázku o ručnosti skôr užitočnou ako abstraktnou. Pre mnohých kupujúcich je najefektívnejšou cestou prečítať si podrobného sprievodcu výber motora so špirálovou prevodovkou pred vykonaním konečnej špecifikácie.
Ako identifikovať ručnosť nainštalovaného zariadenia
Identifikácia v teréne je jednoduchá s jasnou viditeľnosťou. Odstráňte kontrolný kryt, mierne otočte ozubené koleso a sledujte stopu zubov na prednej strane ozubeného kolesa.
- Pozrite sa priamo na čelo ozubeného kolesa s osou smerujúcou preč od vás.
- Skontrolujte začiatok zuba v spodnej časti tváre a pohybujte okom pozdĺž zuba smerom nahor.
- Ak sa línia zubov pohybuje z ľavej dolnej časti do pravej hornej časti, ozubené koleso je pravotočivé.
- Ak sa zubová línia pohybuje sprava dole doľava hore, prevod je ľavotočivý.
- Potvrďte použitím pravítka pravej ruky pozdĺž osi hriadeľa v známom smere stopy zubov.
Ďalšou praktickou kontrolou je kontaktný vzor. Keď pár ozubených kolies správne zaberá, kontaktná plocha prebieha cez bok zuba v diagonálnej línii. Uhol tejto priamky sa zhoduje so základným uhlom skrutkovice. Ak sa kontaktný vzor objaví v opačnom diagonálnom smere, pár sa nezhoduje a je pravdepodobné, že dôjde k zaťaženiu okraja.
Na čo nezabudnúť
Pravotočivé a ľavotočivé skrutkovice sú normálne a nevyhnutné v priemyselných prenosových systémoch. Ani jeden z nich nemá prirodzenú výkonnostnú výhodu. Praktické riziko pochádza z nesúladu medzi ručičkou prevodu a montážnou konfiguráciou.
Pred vydaním konečnej objednávky vykonajte päť jednoduchých akcií.
- Potvrďte smer otáčania výstupu v prevádzkovom stave.
- Vyberte montážnu polohu a akékoľvek obmedzenia orientácie hriadeľa.
- Uveďte, či je aplikácia reverzibilná alebo jednosmerná.
- Požiadajte výrobcu o smer axiálneho tlaku na každom hriadeli.
- Udržujte údaje o náhradnom diele úplné: model prevodovky, prevodový pomer a ručičku radenia alebo číslo dielu.
Ak je prevodovka už nainštalovaná a ručička zubov je nejasná, najrýchlejšou cestou k istote je technická kontrola jednotky a aplikácie. Náklady na inštaláciu nesprávneho náhradného dielu môžu ďaleko presiahnuť náklady na niekoľko minút overovania.
Pre jasnejší pohľad na vnútorné usporiadanie prevodových stupňov princíp činnosti reduktora vysvetľuje, ako sú špirálové stupne, hriadele a ložiská usporiadané v štandardnej jednotke.
Q1: Ovplyvňuje ručnosť cenu špirálovej prevodovky?
Nie. Obe ruky sa vyrábajú na rovnakých výrobných linkách s rovnakými toleranciami a materiálmi. Rozdiel v nákladoch sa objavuje iba v konštruovaných konfiguráciách s dvojitou špirálou pre aplikácie s vysokým výkonom.
Otázka 2: Môžem obrátiť smer špirálovej prevodovky obrátením smeru motora?
Áno, ale smer axiálneho ťahu sa tiež obráti. Konfigurácia ložísk a hriadeľa musí byť navrhnutá pre obojsmerné axiálne zaťaženie. Štandardné priemyselné prevodové motory zvyčajne sú, ale vždy si overte u výrobcu konkrétnu montážnu polohu.
Záver je jednoduchý: keď si vyberiete alebo nahradíte špirálový prevodový motor, ručnosť je konštrukčné rozhodnutie, nie spôsob zlyhania. Správne prispôsobená ručná manipulácia bude ticho dodávať krútiaci moment po celé roky. Nesúlad skráti životnosť ložiska a generuje hluk do niekoľkých dní po uvedení do prevádzky.
