Aké materiály sú najlepšie pre špirálové kužeľové prevody na zabezpečenie vysokej rýchlosti?

Rozhodujúca úloha výberu materiálu vo vysokorýchlostných aplikáciách

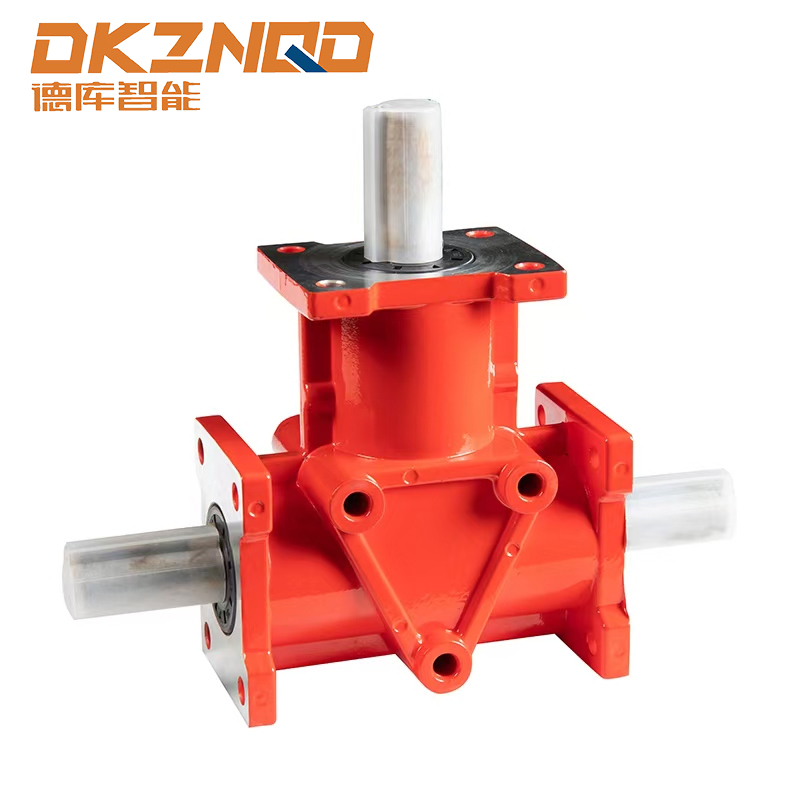

V oblasti mechanického prenosu sily je životnosť a Špirálová kužeľová prevodovka je diktovaný predovšetkým fyzikálnymi vlastnosťami jeho vnútorných komponentov. Vysokorýchlostné operácie vytvárajú významné odstredivé sily a tepelné namáhanie, čo si vyžaduje materiály, ktoré dokážu zachovať štrukturálnu integritu bez toho, aby podľahli únave.

Pre manažérov a inžinierov obstarávania B2B je pochopenie materiálovej vedy za výrobou ozubených kolies zásadné pre zníženie prestojov a nákladov na údržbu. Výber nesprávneho substrátu vedie k predčasnému vzniku jamiek, ryhovania alebo katastrofálnemu zlomeniu zubov, čo môže zastaviť celé výrobné linky v priemyselnom prostredí.

Hlavné atribúty vysokorýchlostných prevodových materiálov

Na zabezpečenie dlhej životnosti pri vysokých otáčkach musia mať materiály špecifickú rovnováhu mechanických vlastností. Tieto parametre definujú, ako ozubené koleso reaguje na dynamické zaťaženie počas nepretržitého záberu.

Odolnosť proti únave a húževnatosť

Odolnosť pri vysokej rýchlosti vyžaduje vysokú kontaktnú únavovú pevnosť, aby sa zabránilo vzniku jamiek na povrchu. Zároveň musí zostať jadro zuba ozubeného kolesa dostatočne pevné, aby absorbovalo nárazy bez prasknutia. Táto dualita sa často dosahuje pomocou pokročilých zliatinových kompozícií a špecializovaných tepelných úprav.

• Tvrdosť povrchu: Typicky cielené medzi 58 až 62 HRC pre optimálnu odolnosť proti opotrebovaniu.
• Tvrdosť jadra: Zachováva schopnosť odolávať nárazovým zaťaženiam pri náhlych zmenách rýchlosti.
• Tepelná stabilita: Odolnosť proti mäknutiu pri zvýšení prevádzkových teplôt nad 100 stupňov Celzia.

Špičkové legované ocele pre priemyselné prevodovky

Legované ocele sú priemyselným štandardom pre vysoký výkon Špirálová kužeľová prevodovka komponentov. Tieto materiály sú skonštruované so špecifickými legovacími prvkami, ako je chróm, nikel a molybdén, aby sa zvýšila kaliteľnosť a pevnosť.

Vplyv procesov tepelného spracovania

Výber materiálu je len polovica úspechu; ako je tento materiál spracovaný, určuje konečnú životnosť špirálového kužeľového kolesa. Pre vysokorýchlostné aplikácie, Nauhličovanie (Case Hardening) je preferovaná metóda.

Nauhličovanie a kalenie

Tento proces zahŕňa difúziu uhlíka do povrchu nízkouhlíkovej legovanej ocele. Výsledkom je sklenený tvrdý vonkajší plášť s tvárnym jadrom absorbujúcim nárazy. Vo vysokorýchlostných scenároch to zabraňuje šíreniu povrchových mikrotrhlín do telesa prevodovky.

Nitridácia pre presnosť

Zatiaľ čo nauhličovanie poskytuje hĺbku, nitridácia ponúka extrémnu tvrdosť povrchu s minimálnym rozmerovým skreslením. To je rozhodujúce pre prevody, kde je potrebné minimalizovať hluk a vibrácie pri vysokých otáčkach prostredníctvom dodržiavania prísnych geometrických tolerancií.

Optimalizácia geometrie a povrchovej úpravy

Materiály fungujú lepšie, keď je povrchová úprava optimalizovaná. Pri vysokých rýchlostiach je rozhodujúca hrúbka mazacieho filmu. Hrubý povrch prerazí olejový film, čo vedie ku kontaktu kov na kov a rýchlemu prehriatiu.

• Presné brúsenie: Nevyhnutné pre špirálové kužeľové prevody na zabezpečenie hladkého profilu zubov a zníženie dynamického zaťaženia.
• Očkovanie: Zavádza tlakové zvyškové napätia na povrchu ozubeného kolesa, čo výrazne zvyšuje odolnosť proti únave v ohybe.
• Superfinišovanie: Dosahuje zrkadlový povrch (Ra < 0,1 mikrónu), čo umožňuje vyššiu hustotu výkonu a nižšie prevádzkové teploty.

Technické aspekty obstarávania B2B

Pri obstarávaní špirálového kužeľového prevodu pre priemyselnú automatizáciu alebo ťažké stroje sa zamerajte na Stupeň kvality ocele. Prémiové vákuovo odplynené ocele sú čistejšie a obsahujú menej nekovových inklúzií, ktoré sú často východiskovým bodom únavového zlyhania.

Tímy obstarávateľa by mali overiť, či výrobca poskytuje certifikáciu materiálov a tabuľky tepelného spracovania. Ozubené koleso vyrobené z vysoko kvalitnej zliatiny, ale zle tepelne spracované, zlyhá rovnako rýchlo ako ozubené koleso vyrobené z menej kvalitnej liatiny. Dôslednosť pri dávkovom spracovaní je kľúčom k udržaniu flotily vysokorýchlostných zariadení bez neočakávaných výpadkov.

Porovnanie odolnosti: Kované a liate komponenty

Pri vysokorýchlostných aplikáciách je štruktúra zŕn kovu životne dôležitá. Kovaná oceľ je takmer vždy lepšia ako liate alternatívy v dôsledku zarovnania kovových zŕn s profilom zubov ozubeného kolesa.

1. Kovaná oceľ: Ponúka vyššiu hustotu a lepšiu odolnosť voči lámaniu zubných koreňov. Je to zlatý štandard pre vysokorýchlostné priemyselné prevodovky.
2. Oceľová liatina: Aj keď je lacnejšia na výrobu v zložitých tvaroch, často obsahuje mikroskopickú pórovitosť, ktorá môže pri vysokorýchlostnej rotácii pôsobiť ako stúpače napätia.
3. Tvárna liatina: Vhodné len pre aplikácie s nízkymi otáčkami a nízkym krútiacim momentom, kde je tlmenie vibrácií dôležitejšie ako samotná pevnosť.

Často kladené otázky

Q1: Prečo sa 18CrNiMo7-6 často odporúča pre špirálové kužeľové kolesá?

Ponúka výnimočnú rovnováhu medzi vysokou prekaliteľnosťou a rázovou húževnatosťou, vďaka čomu je schopný zvládnuť zložité klzné a valivé namáhania vyskytujúce sa v kontakte špirálových skosených zubov pri vysokých rýchlostiach.

Q2: Ako drsnosť povrchu ovplyvňuje životnosť prevodovky?

Vyššia drsnosť povrchu zvyšuje trenie a teplo, čo narúša mazací film. To vedie k povrchovým ťažkostiam, ako je odieranie, čo drasticky skracuje životnosť prevodovky.

Q3: Môže byť nehrdzavejúca oceľ použitá pre vysokorýchlostné špirálové kužeľové prevody?

Vo všeobecnosti nie. Väčšina nehrdzavejúcich ocelí nedosahuje potrebnú úroveň tvrdosti, aby odolala opotrebovaniu vysokou rýchlosťou, hoci sa môžu použiť v špecifických nízko zaťažených, korozívnych prostrediach.

Q4: Aká je výhoda vysokého obsahu niklu v ozubenej oceli?

Nikel výrazne zvyšuje húževnatosť materiálu, najmä pri nižších teplotách, a zlepšuje schopnosť ocele odolávať šíreniu trhlín pri rázovom zaťažení.
