Aké montážne polohy (M1-M6) sú k dispozícii pre prevodovky radu S?

Úvod do špirálových závitovkových motorov série S

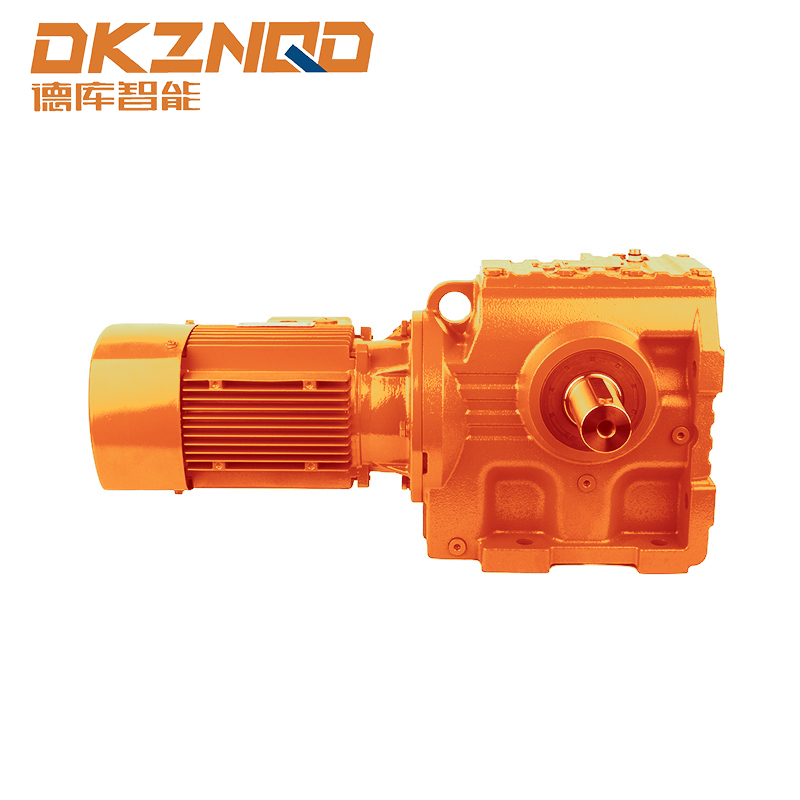

The Šnekový prevodový motor série S je široko používaný v priemyselných strojoch vďaka svojej kompaktnej konštrukcii, prenosu vysokého krútiaceho momentu a spoľahlivosti v rôznych prevádzkových podmienkach. Pochopenie montážne polohy (M1-M6) týchto prevodoviek je nevyhnutný pre inžinierov a systémových konštruktérov, ktorí sa snažia dosiahnuť optimálny výkon a zabezpečiť mechanickú kompatibilitu.

Tento článok sa zaoberá špecifickými montážnymi polohami, ktoré sú k dispozícii pre prevodovky radu S, skúma ich konfigurácie, výhody a praktické aplikácie v rôznych priemyselných odvetviach.

Prehľad montážnych polôh (M1-M6)

Prevodovky série S sú navrhnuté tak, aby podporovali viaceré montážne orientácie, kategorizované ako M1 až M6. Každá montážna poloha zodpovedá jedinečnému usporiadaniu vstupného a výstupného hriadeľa vzhľadom na kryt motora. Voľba správnej montážnej polohy ovplyvňuje:

• Prevádzková účinnosť a dodávka krútiaceho momentu
• Jednoduchá inštalácia v stiesnených priestoroch
• Prístupnosť údržby a dodržiavanie bezpečnosti

Nižšie je uvedené podrobné vysvetlenie každej montážnej polohy a jej použitia:

Pozícia M1: Horizontálna montáž na pätku

Montážna poloha M1 sa vzťahuje na horizontálnu montáž s prevodovkou namontovanou na podstavci alebo plošine. Výstupný hriadeľ je rovnobežný so základňou, vďaka čomu je ideálny pre:

• Dopravníky a systémy na manipuláciu s materiálom
• Baliace stroje, kde sa uprednostňuje montáž na úrovni podlahy
• Aplikácie vyžadujúce stabilné vyrovnanie pri vysokom zaťažení krútiaceho momentu

Medzi výhody montáže M1 patrí ľahký prístup pre mazanie a kontrolu a kompatibilita so štandardizovanými rozmermi základne bežne používanými v priemyselných zariadeniach.

Pozícia M2: Montáž na horizontálnu prírubu

Konfigurácia M2 zahŕňa horizontálnu inštaláciu s prírubou na konci výstupného hriadeľa pre priame spojenie. Táto orientácia je vhodná pre:

• Priama integrácia do rotačných strojov bez ďalších konzol
• Čerpadlá, kompresory a pohony ventilátorov, kde je zarovnanie hriadeľa kritické
• Aplikácie vyžadujúce kompaktnú inštaláciu v obmedzenom horizontálnom priestore

Prírubový držiak M2 znižuje prenos vibrácií a zjednodušuje inštaláciu v porovnaní s alternatívami namontovanými na nohy.

Poloha M3: Vertikálny hriadeľ nadol

V konfigurácii M3 výstupný hriadeľ smeruje nadol. To je užitočné najmä pri pripájaní k vertikálne orientovaným strojom, ako sú:

• Miešačky a miešadlá v chemických alebo potravinárskych závodoch
• Vertikálne dopravníky a výťahy
• Aplikácie vyžadujúce priamy pohon smerom nadol s minimálnym predĺžením hriadeľa

Táto montážna orientácia vyžaduje starostlivé zváženie mazania a tesnenia rozvod oleja poháňaný gravitáciou pozdĺž ozubených kolies.

Poloha M4: Vertikálny hriadeľ hore

M4 je inverzia k M3, kde výstupný hriadeľ smeruje nahor. Bežne sa používa v:

• Korčekové elevátory a vertikálne dopravníky s pohybom nahor
• Priemyselné miešačky, kde prenos krútiaceho momentu potrebuje posúvať materiál smerom nahor
• Situácie, keď je prevodovka inštalovaná pod pripojeným mechanizmom pre kompaktné vertikálne vyrovnanie

Vyžaduje sa poloha M4 optimalizované vedenie mazania aby sa zabezpečila rovnomerná distribúcia oleja cez závitovkové a šikmé kolesá.

Poloha M5: Horizontálny hriadeľ namontovaný na boku

M5 predstavuje horizontálnu orientáciu, kde je prevodovka namontovaná na boku. Táto pozícia je vybraná pre:

• Stroje s obmedzeným priestorom vyžadujúce inštaláciu bočného prevodu
• Integrácia do dopravníkových systémov s ofsetovými hnacími bodmi
• Aplikácie vyžadujúce vylepšené zarovnanie medzi motorom a hnaným hriadeľom s minimálnym pôdorysom

Bočná montážna plechovka zvýšiť mechanickú stabilitu v kompaktných systémoch, ale môžu vyžadovať vlastné konzoly alebo podpery.

Poloha M6: Vertikálna príruba

Konfigurácia M6 kombinuje vertikálnu orientáciu hriadeľa s montážou na prírubu. Medzi hlavné výhody patrí:

• Uľahčuje priame pripojenie k vertikálnym motorom alebo čerpadlám
• Ideálne pre inštalácie s výškovým obmedzením alebo tam, kde je priestor na podlahe obmedzený
• Vylepšené rozloženie krútiaceho momentu vo vertikálnych aplikáciách s vysokým zaťažením

Polohovanie M6 často vyžaduje presné zarovnanie a môže z toho mať úžitok držiaky tlmiace vibrácie na zabezpečenie dlhodobej prevádzkovej stability.

Praktické úvahy pri výbere montáže

Výber správnej montážnej polohy je viac než len mechanické rozhodnutie – zahŕňa zváženie prevádzkového prostredia, dostupnosti a požiadaviek na údržbu. Inžinieri by mali zvážiť:

• Požiadavky na smer zaťaženia a krútiaci moment
• Rozdelenie mazania a zadržiavanie prevodového oleja
• Priestorové obmedzenia a integrácia s existujúcimi strojmi
• Jednoduchá kontrola, použiteľnosť a bezpečnosť

Dodržiavanie týchto úvah zabezpečuje optimálny výkon a predĺžená životnosť prevodovej jednotky.

Porovnávacia tabuľka montážnych polôh série S

Záver

Pochopenie montážnych pozícií M1-M6 pre Šnekový prevodový motor série S umožňuje inžinierom prijímať informované rozhodnutia týkajúce sa inštalácie, prenosu krútiaceho momentu a životnosti systému. Každá pozícia ponúka jedinečné výhody prispôsobené špecifickým prevádzkovým potrebám a zaisťuje, že prevodovka spoľahlivo funguje v rôznych priemyselných scenároch.

Správny výber v kombinácii s ohľadom na mazanie, zarovnanie a dostupnosť môže výrazne zvýšiť výkon a efektivitu údržby priemyselných prevodových systémov.

FAQ

Q1: Aký je rozdiel medzi montážnymi polohami M1 a M2?

M1 je namontovaný na vodorovnú nohu, zatiaľ čo M2 používa prírubu na horizontálnu montáž, ktorá je vhodná na priame spojenie so strojmi a zlepšenú kontrolu vibrácií.

Q2: Môže prevodovka radu S pracovať vo vertikálnych polohách?

Áno, M3, M4 a M6 umožňujú vertikálnu inštaláciu, s dôkladnou pozornosťou na mazanie a zarovnanie, aby sa zabezpečila spoľahlivá prevádzka.

Otázka 3: Ktorá montážna poloha je najlepšia pre priestorovo obmedzené nastavenia?

M5 (horizontálna bočná montáž) a M6 (vertikálna príruba) sú ideálne pre kompaktné inštalácie s obmedzeným podlahovým priestorom.

Q4: Ovplyvňujú montážne polohy požiadavky na údržbu?

Áno, pozície ako M3 a M4 vyžadujú starostlivé mazanie, kým M1 a M2 umožňujú ľahší prístup pri kontrole a údržbe.
